断路器失灵保护

又称为后备接线，是一种后备保护。在同一发电厂或变电所内，当断路器拒绝动作时，它能够以较短时限，切除与拒动断路器连接在同一母线上的所有有电源支路得断路器，使停电范围限制到最小得程度。

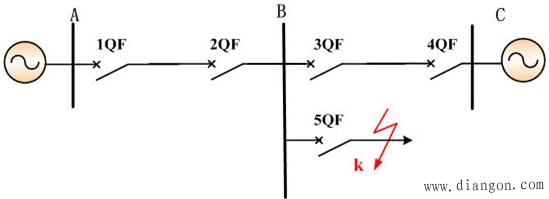

断路器失灵保护示意图：

k处发生故障时候，5QF拒动，装设于变电所B的断路器失灵保护动作，加速断开2QF、3QF。可使故障范围不至于影响到变电所A和C（1QF、4QF的远后备保护动作亦可达到同样的目的，但因为动作时间太长满足不了系统的要求）。

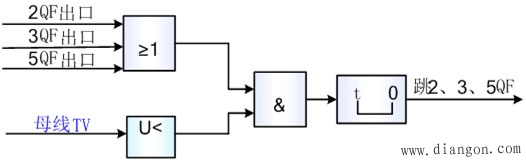

断路器失灵保护原理方框图：

动作原理：

当k处发生故障的时候，5QF的保护装置动作后，若5QF拒动，而且低电压元件U<动作，则“与”门开放，经延时t跳开2QF、3QF。

各元件作用：

（1）起动元件：由该组母线上所有引出线（2QF、3QF、5QF）的保护装置出口继电器构成。其作用是在发生断路器失灵时启动断路器失灵保护。

（2）低电压元件U<：辅助判别元件，其作用是判断故障是否已消除。

（3）延时元件t：鉴别是短路故障还是断路器失灵。

断路器失灵保护的动作条件：

（1）故障引出线的保护装置出口继电器动作后不返回；

（2）在保护范围内故障仍然存在故障。当母线上引出线较多时，鉴别元件采用检查母线电压的低电压元件；当母线上引出线较少时，鉴别元件采用检查故障电流的电流元件。

低电压元件动作电压整定：

按最大运行方式下线路末端短路时，有足够的灵敏度来整定。

延时元件的动作时间：

躲过断路器跳闸时间和保护返回时间之和。
