标志用图形符号和标注用图形符号

1．标志用图形符号
（1）公共信息用标志符号
（2）公共标志用符号
（3）交通标志用符号
（4）包装储运标志用符号
2．标注用图形符号
表示产品设计、制造、测量和质量保证过程中所设计的几何特性和制造工艺等。电气图上常用的标注用图形符号
（1）安装标高和等高线符号
标高有绝对标高和相对标高两种表示方法。绝对标高又称为海拔高度，是以青岛市外黄海平面作为零点而确高度尺寸。相对标高是选定某一参考面或参考点为零点而确定的高度尺寸。等高线是在平面图上显示地貌特征的专用图线。
电气位置图均采用相对标高，一般采用室外某一平面、某层楼平面作为零点而计算高度，这一标高称为安装标高或敷设标高。

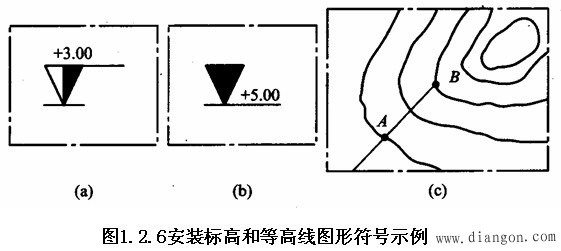

安装标高和等高线图形符号示例见图1.2.6，图（a）用于室内平面、剖面图上，表示高出某一基准面 3.00 m；图b）用于总平面图上的室外地面，表示高出室外某一基准面5.00 m。

（2）方位和风向频率标记符号
电力、照明和电信布置图等类图样一般按上北下南、左西右东表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。
为了表示设备安装地区一年四季风向的情况，在电气布置图上往往还标有风向频率标记。

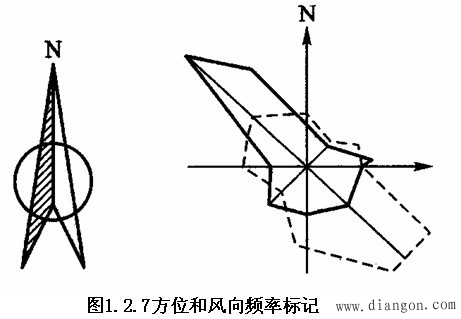

方位和风向频率标记符号示例见图1.2.7，这是某地区的风向频率标记，其箭头表示正北方向，实线表示全年的风向频率，虚线表示夏季的风向频率。由此可知，该地区常年以西北风为主，而夏季以东南风为主。

（3）建筑物定位轴线符号
即承重墙、柱、梁等主要承重构件的位置所画的轴线。

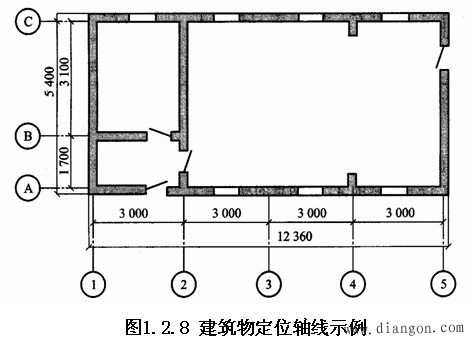

建筑物定位轴线示例见图1.2.8，其定位轴线分别是A、B、C和1、2、3、4、5。
