装设母线保护的基本原则

母线发生故障的几率较线路低，但故障的影响面很大。这是因为母线上通常连有较多的电气元件，母线故障将使这些元件停电，从而造成大面积停电事故，并可能破坏系统的稳定运行，使故障进一步扩大，可见母线故障是最严重的电气故障之一，因此利用母线保护清除和缩小故障造成的后果，是十分必要的。

母线保护总的来说可以分为两大类型：利用供电元件的保护来保护母线和装设母线保护专用装置。

一般来说母线故障可以利用供电元件的保护来切除。

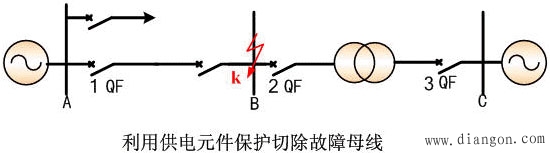

B处的母线故障，可由1DL处的Ⅱ或Ⅲ段切除，2DL和3DL处的发电机、变压器的过流保护切除。

缺点：延时太长，当双母线或单母线时，无选择性。所以下列情况应装设专门的母线保护：

母线保护应特别强调其可靠性，并尽量简化结构。对电力系统的单母线和双母线保护采用差动保护一般可以满足要求，所以得到广泛应用。

母线上连接元件较多，所以母差保护的基本原则为：

（1） 幅值上看：正常运行和区外故障时，

母线故障时， 动作

（2） 相位上看：正常运行和区外故障时，流入、流出电流反相位

母线故障时，所有电流同相位

专用母线保护：

根据《继电保护和安全自动装置技术规程》的规定，在下列情况下应装设专用母线保护：

(1) 110kV及以上双母线和分段母线，为了保证有选择地切除任一母线故障。

(2) 110kV单母线，重要发电厂或110kV以上重要变电所的35～66kV母线，按电力系统稳定和保证母线电压等要求，需要快速切除母线上的故障时。

(3) 35～66kV电力网中主要变电所的35～66kV双母线或分段单母线，当在母联或分段断路器上装设解列装置和其他自动装置后，仍不满足电力系统安全运行的要求时。

(4) 对于发电厂和主要变电所的1～10kV分段母线或并列运行的双母线，须快速而有选择地切除一段或一组母线上故障时，或者线路断路器不允许切除线路电抗器前的短路时。

为保证快速性和选择性，母线保护都按差动原理构成。

母线保护分为：1、母线完全差动；2、固定连接的双母线差动保护；3、电流比相式差动保护；4、母联相位差动保护
