电子产品装配和维修过程中常用工具

常用工具包括：五金工具、焊接工具和常用的专用设备等。

1、 五金工具

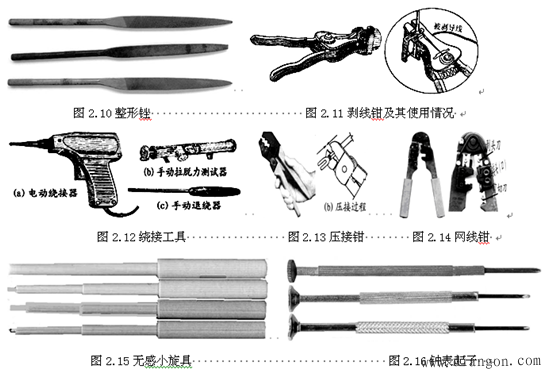

主要是指运用机械原理，来进行电子产品安装和加工的工具。一般分为普通工具和专用工具两大类。普通工具常用的有：螺钉旋具（也称螺丝刀，俗称改锥或起子）；尖嘴钳；斜口钳；钢丝钳；剪刀；镊子；扳手；手锤；锉刀。专用工具常用的有：剥线钳；绕接器；压接钳；热熔胶枪；手枪式线扣钳；元器件引线成形夹具；无感小旋具（无感起子）；钟表起子。其外形分别如图2.1-图2.16所示。

2、焊接工具

焊接工具是指电气焊接用的工具。主要有：电烙铁；电热风枪；烙铁架。

（1）电烙铁：

作用：用于各类无线电整机产品的手工焊接、补焊、维修及更换元器件。

工作原理：烙铁芯内的电热丝通电后，将电能转换成热能，经烙铁头把热量传给被焊工件，对被焊接点部位的金属加热，同时熔化焊锡，完成焊接任务。

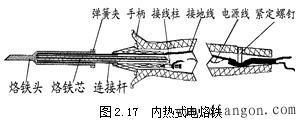

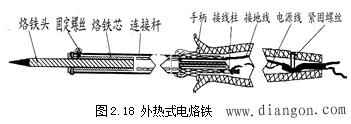

电烙铁的分类：根据传热方式分，可分为内热式电烙铁和外热式电烙铁，如图2.17、2.18所示。内热式电烙铁由烙铁芯、烙铁头、弹簧夹、连接杆、手柄、接线柱、电源线及紧固螺丝等部分组成。其热效率高（高达85％～90％），烙铁头升温快、体积小、重量轻；但使用寿命较短(与外热式的相比)。内热式电烙铁的规格多为小功率的，常用的有20W、25W、35W、50W等。外热式电烙铁的组成部分与内热式电烙铁相同，但外热式电烙铁的烙铁头安装在烙铁芯的里面，即产生热能的烙铁芯在烙铁头外面，故称为外热式电烙铁。外热式烙铁的优点是经久耐用、使用寿命长，长时间工作时温度平稳，焊接时不易烫坏元器件，但其体积较大、升温慢。外热式烙铁常用的规格有25W、45W、75W、100W、200W等；根据用途分，可分为恒温电烙铁、吸锡电烙铁、防静电电烙铁、自动送锡电烙铁、感应式烙铁（又称速烙铁，俗称焊枪），其中恒温电烙铁如图2.19所示。

（2）电热风枪：

组成：由控制台和电热风吹枪组成。

工作原理：利用高温热风，加热焊锡膏和电路板及元器件引脚，使焊锡膏熔化，来实现焊装或拆焊的目的。

作用：专门用于焊装或拆卸表面贴装元器件的专用焊接工具。

（3）烙铁架：

作用：用于搁放通电加温后的电烙铁，以免烫坏工作台或其他物品。

3、常用的专用设备

电子整机装配专用设备种类：导线切剥机；剥头机；捻线机；浸锡设备；超声波清洗机；波峰焊接机；自动插件机；自动切脚机；引线自动成型机。
