电火花加工脉冲电源

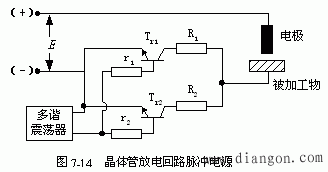

电火花加工的脉冲电源有多种形式，目前常用晶体管放电回路来做脉冲电源，如图所示。晶体管的基极电流可由脉冲发生器的信号控制，使电源回路产生开、关两种状态。脉冲发生器常采用多谐振荡器。由于脉冲的开、关周期与放电间隙的状态无关，可以独立地进行调整，所以这种方式常称做独立脉冲方式。

　　在晶体管放电回路脉冲电源中，由于有开关电路强制断开电流，放电消失以后，电极间隙的绝缘容易恢复，因此，放电间隔可以缩短，脉冲宽度（放电持续时间）可以增大：放电停止时间能够减小，大大提高了加工效率。此外，由于放电电流的峰值、脉冲宽度可由改变多谐振荡器输出的波形来控制，所以能够在很宽的范围内选择加工条件。
