数字万用表的测量范围和使用方法

1. 测量范围 　

（ 1 ）直流电压分为五档 : 200mV,2V,20V,200V,1000V 。

（ 2 ）交流电压分为五档 : 200mV,2V,20V,200V,750V 。

（ 3 ）直流电流分为五档 : 200 m V,2 mA,20mA,200mA,10A 。

（ 4 ）交流电流分为五档 : 200 m V,2 mA,20mA,200mA,10A 。

（ 5 ）电阻分为六档 : 200 W ,2k W ,20k W ,200k W ,2M W ,20M W

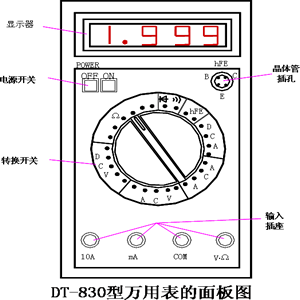

2. 面板说明

(1) 显示器： 显示四位数字，最高位只能显示 1 或不显示数字，算半位，故称三位半（ ）。最大指示为
1999 或 -1999 。当被测量超过最大指示值时，显示 “ 1 ” 或 “ -1 ” 。

(2) 电源开关： 使用时将开关置于 “ ON ” 位置；使用完毕置 于 “ OFF ” 位置。

(3) 转换开关： 用以选择功能和量程。根据被测的电量 ( 电 压、电流、电阻等 ) 选择相应的功能位；按被测量程的大 小性选择合适的量程。

(4) 输入插座： 将黑色测试笔插入 “ COM ” 的插座。红色测试笔有如下三种插法，测量电压和电阻时插入 “V ? W ” 插座； 测量小于 200mA 的电流时插入 “ mA ” 插座；测量大于 200mA 的电流时插入 “ 10A ” 插座。
