电力设备图形符号
时间：2023-03-15来源：佚名
|

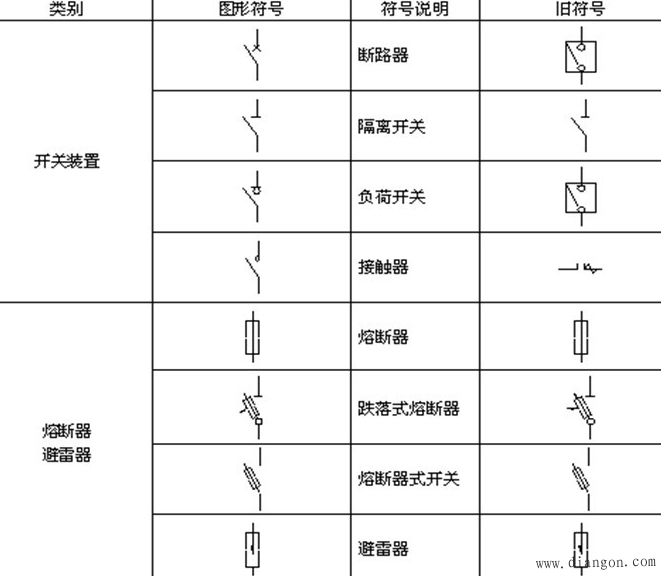

图形符号是指用于图样或其他文件以表达一个设备或概念的图形、标记或字符，它是绘制电气图形的基础。 一、图形符号的构成 电气图形符号由符号要素、限定符号、一般符号、方框符号、组合符号构成。 二、图形符号的使用规则 电气制图在选用图形符号时，应遵守以下使用规则： 1.图形符号的大小和方位可根据图面布置确定，但不应改变其含义，且符号中的文字和指示方向应符合读图要求。 2.多数情况下，符号的含义由其形式决定，而符号的大小和图线的宽度一般不影响符号的含义。 3.在满足需要的前提下，尽量采用最简单的形式。 4.在同一张电气图样中只能选用一种图形形式，图形符号的大小和线条的粗细亦应基本一致。 5.符号方位不是强制的。 6.图形符号中一般没有端子符号。 7.导线符号可以用不同宽度的线条表示，以突出或区分某些电路、连接线等。 8.图形符号一般都画有引线。 9.图形符号均是按无电压、无外力作用的正常状态表示的。 10.图形符号中的文字、物理量符号，视为图形符号的组成部分。当这些符号不能满足时，可再按有关标准加以充实。 三、发电厂和变电所常用图形符号 电气一次回路常用图形符号，见图1和图2。

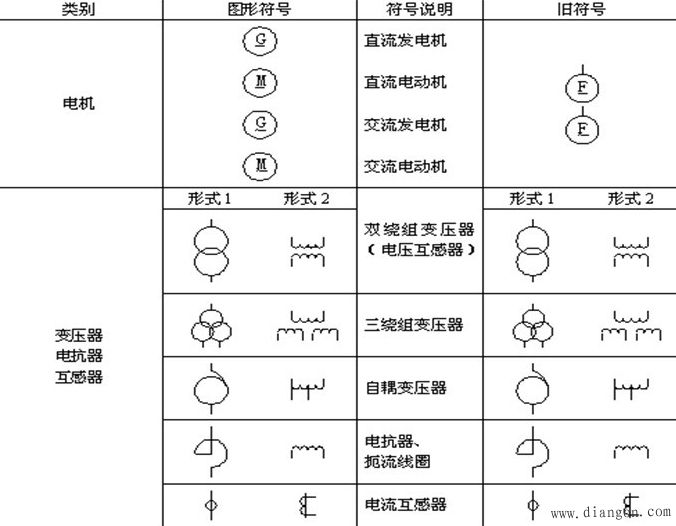

图2 电气一次回路常用图形符号 |
