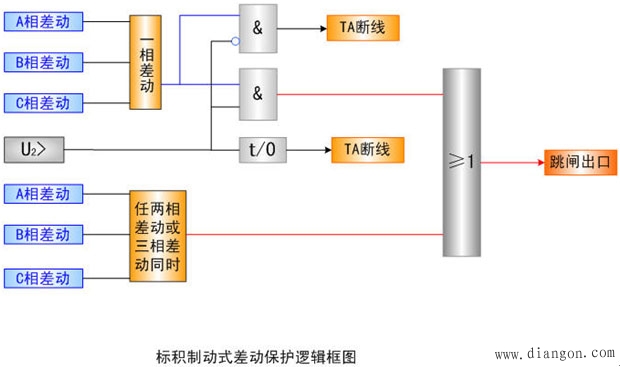

变数据窗式标积制动纵差保护原理

（1）标积制动式差动原理

标积制动式差动保护可作为发电机内部相间短路故障的主保护,是差动保护的又一种方法。利用基波电流相量的标量积构成比率制动特性，由于其制动量与发电机两侧电流的相位有关，当发电机区内故障几乎无制动量，区外短路有很大的制动量。

标积制动式完全差动时的制动电流为：

标积制动式不完全差动时的制动电流为：

标积制动式差动保护的判据为：

（2）变数据窗算法原理

变数据窗算法是指差动保护能够在开始发生故障，且故障数据量较少时，自适应地提高保护的制动特性曲线。随着故障的进一步发展，以及数据窗的增加，计算精度的进一步提高，能自动降低制动特性曲线，以期与算法完全配套。这种自适应的制动特性曲线最终与运行时的特性精确吻合。采用这一算法可以大大提高内部严重故障时的动作速度，同时丝毫不会降低轻微故障时的灵敏度。
