电容滤波电路

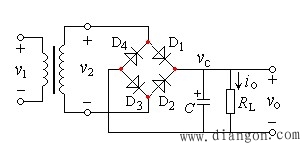

图1 电容滤波电路

若v2处于正半周，二极管D1、D3导通，变压器次端电压v2给电容器C充电。此时C相当于并联在v2上，所以输出波形同v2 ，是正弦波。 当v2到达wt=p/2时，开始下降。先假设二极管关断，电容C就要以指数规律向负载ＲL放电。指数放电起始点的放电速率很大。在刚过wt=p/2时，正弦曲线下降的速率很慢。所以刚过wt=p/2时二极管仍然导通。在超过wt=p/2后的某个点，正弦曲线下降的速率越来越快，当刚超过指数曲线起始放电速率时，二极管关断。所以在t2到t3时刻，二极管导电，Ｃ充电，Vi=Vo按正弦规律变化；t1到t2时刻二极管关断，Vi=Vo按指数曲线下降，放电时间常数为RLC。电容滤波过程见图2。

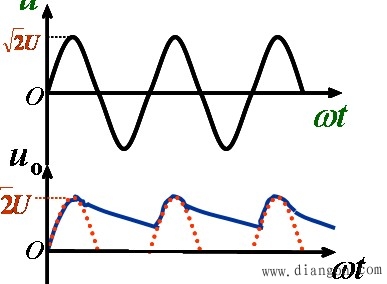

图2 电容滤波过程

电容滤波电路的计算比较麻烦，因为决定输出电压的因素较多。工程上有详细的曲线可供查阅，一般常采用以下近似估算法：

一种是用锯齿波近似表示，即

另一种是在的条件下，近似认为VO=1.2V2。

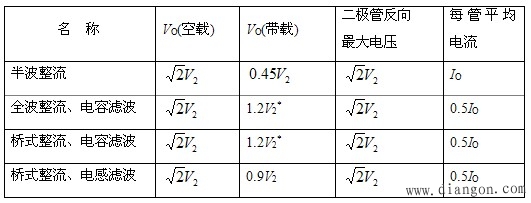

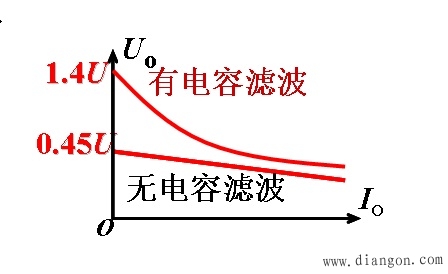

整流滤波电路中，输出直流电压VO随负载电流IO的变化关系曲线如图3。
