距离保护的基本原理

距离保护的基本原理：

距离保护是由阻抗继电器完成电压 电流 比值测量，根据比值的大小来判断故障的远近，并利用故障的远近确定动作时间的一种保护装置。测量元件：测量故障点至保护安装处的距离（线路阻抗）。

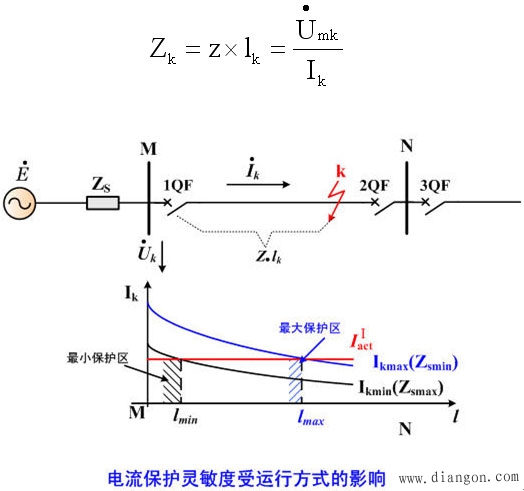

当输电线路出现如图所示的k点短路时，加在阻抗继电器上的电压为母线的残压 ，电流为短路电流 ，阻抗继电器的一次测量阻抗就是短路阻抗：

由于Umk《 UN，Ik》IL，因此ZK《 ZL。故利用阻抗继电器的测量阻抗可以区分故障与正常运行，并且能够判断出故障的远近。

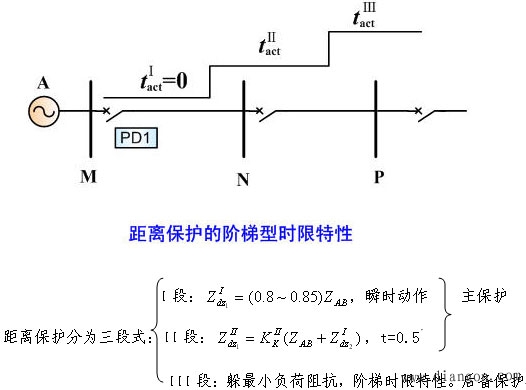

由式 可知，故障距离越远，测量阻抗越大。因此测量阻抗越大，保护动作时间应当越长，并采用三段式距离保护来满足继电保护的基本要求。三段式距离保护的动作原则与电流保护类似。距离保护阶梯型时限特性见下图。
