如何看懂彩电信号分离框图

1.黑白电视接收机

黑白全电视信号：由图像信号、复合同步、复合消隐、槽脉冲和均衡脉冲等叠加组成。

黑白电视机主要由公共通道、视频通道、伴音通道、扫描电路系统和电源电路几部分组成。

2.彩色电视机的组成框图。

1.彩色全电视信号：

与黑白电视信号比较，彩色全电视信号在图像信号方面，增加了携带彩色信息的色度信号；在辅助信号方面，增加了色同步信号。这使得彩色电视接收机的电路较黑白电视机更为复杂。

2.彩色电视接收机的任务

接收彩色电视信号，恢复出彩色画面和伴音，以地面波传输为例，见地面开路广播过程

3.彩色接收机的框图

彩色电视接收机电路由：公共通道，伴音通道，电源电路，扫描电路，图像重现电路和解码电路组成。

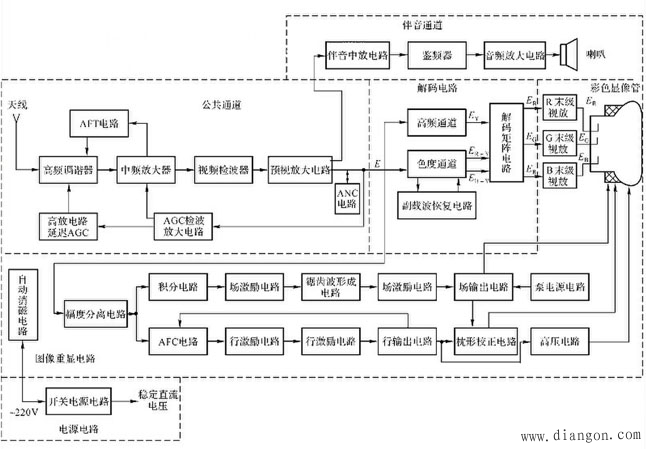

图1 PAL制彩色电视接收机方框图

三、彩色全电视信号的分离

1.彩色全电视信号携带信息的信号包括：

1）图像的亮度信号，色度信号；

2）音频信号；

3）辅助信号：复合同步信号，复合消隐信号，色同步信号

它们在时域或频域上的不重合，可以将它们度分离开，从而提取相关信息。

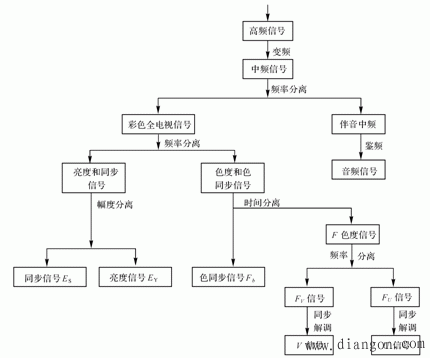

图2 彩色电视信号各成分的分离
