接地和接零

一、一般概念
1）接地和接地装置
接地：电气设备的某部分与大地之间做良好的电气连接，称为接地。
接地装置：由接地体和接地线两部分组成。
接地体：埋入地中并直接与大地接触的金属导体，称为接地体或接地极。专门为接地而人为装设的接地体，称为人工接地体。兼作接地体用的直接与大地接触的各种金属构件、建筑物的基础等，称为自然接地体。
接地线：接地体与电气设备的金属外壳之间的连接线，称为接地线。接地线在设备正常运行时是不载流的，但在故障情况下通过接地故障电流。接地线又分为接地干线和接地支线。由若干接地体在大地中相互用接地线连接起来的一个整体，称为接地网。
2）接地电流和对地电压
当电气设备发生接地故障时，电流就通过接地体向大地作半球形散开，这一电流，称为接地电流。试验表明，在距单根接地体或接地故障点20米左右的地方，实际上散流电阻已趋近于零，这电位为零的地方，称为电气上的“地”或“大地”。电气设备的接地部分与零电位的“地”（大地）之间的电位差，就称为接地部分的对地电压。
3）接地电阻
人工接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻
接地电阻的数值等于接地装置对地电接地体流入地中的电流为冲击电流时，所求得的接地电阻称为冲击接地电阻压和通过接地体流入地中的电流的比值。当通过

4 )接触电压和跨步电压
接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差，用Ur表示。如人站在发生接地故障的设备旁边，手触及设备的金属外壳，则人手与脚之间的电位差，即为接触电压。

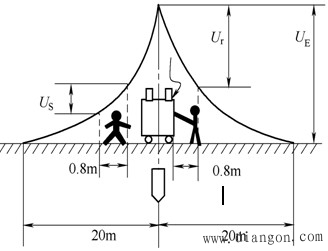

跨步电压是指在故障点附近行走，两脚之间(一般为0.8m)出现的电位差，用Us表示。在带电的断线落地点附近及防雷装置泄放雷电流的接地体附近行走时，同样也有跨步电压。（http://www.gdzrlj.com版权所有）跨步电压的大小与距接地点的远近有关，距离短路接地点愈远，跨步电压愈小，距离20米以外时，则跨步电压近似等于零。而接触电压的大小则反之，当距离接地短路点愈远时，接触电压愈大，愈近时，接触电压愈小。因此在敷设变配电所的接地装置时，应尽量使接地网做到电位分布均匀，以降低接触电压和跨步电压。

5）零线
在三相四线制的交流电路中与变压器直接接地的中性点连接的导线，或直流回路中的接地中性线，称为零线。在零线上不能装熔丝和开关，以防零线回路断开造成危险
6）接地类型
工作接地
工作接地是为保证电力系统和电气设备达到正常工作要求而进行的一种接地，例如电源中性点的接地、防雷装置的接地等。各种工作接地有各自的功能。例如电源中性点直接接地，能在运行中维持三相系统中相线对地电压不变，而电源中性点经消弧线圈接地，能在单相接地时消除接地点的断续电弧，防止系统出现过电压。至于防雷装置的接地，其功能更是显而易见的，不进行接地就无法对地泄放雷电流，从而无法实现防雷的要求。
保护接地

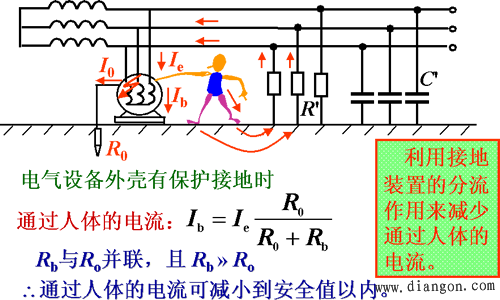

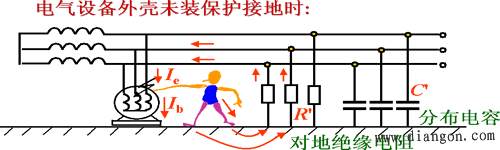

由于绝缘的损坏，在正常情况下不带电的电力设备外壳有可能带电，为了保障人身安全，将电力设备正常情况不带电的外壳与接地体之间作良好的金属连接，称为保护接地。一般应用在高压系统中，在中性点直接接地的低压系统中有时也有应用。
保护接地可分为三种不同类型，即TN系统、IT系统和TT系统。
二、接零

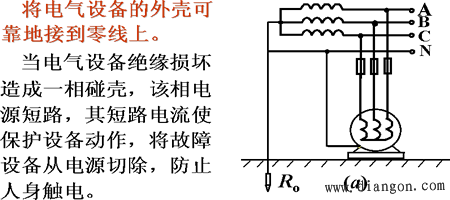

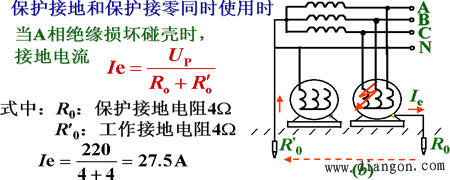

为防止因电气设备绝缘损坏而使人身遭受触电的危险，将电气设备的金属外壳与变压器中性线（零线）相连接的，称为接零保护。
在三相四线制中性点直接接地系统中，当某一相绝缘损坏使相线碰壳时，单相接地短路电流则通过该相和零线构成回路。由于零线的阻抗很小，所以单相短路电流很大，它足以使线路上的保护装置迅速动作，从而将漏电设备与电源断开，既消除触电危险，又使低压系统迅速恢复正常工作，起到保护作用。
三、重复接地
在中性点直接接地的低压电力网中采用接零时，将零线上的一点或多点再次与大地作金属性连接，称为重复接地。
作用是：当系统中发生碰壳短路时，可以降低零线的对地电压，当零线断裂时，或当零线与相线交叉连接时，都可以减轻触电的危险。
在中性点直接接地的低压电力网中采用接零时，必须实行重复接地。对实行重复接地的要求如下：
在低压架空线末端及沿线每1km处；当高低压线路共杆架设时，在共杆架设段的两端终端杆上，低压线路的零线要接地；没有专用线芯作零线，或利用电缆金属外皮作零线的低压电缆线路；电缆和架空线在引入车间或大型建筑物处。
