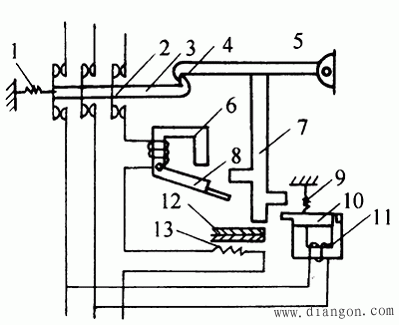

低压断路器的工作原理

当线路正常工作时，电磁脱扣器6线圈所产生的吸力不能将它的衔铁8吸合。
1.如果线路发生短路和产生较大过电流时，电磁脱扣器的吸力增加，将衔铁8吸合，并撞击杠杆7，把搭钩4顶上去，锁链3脱扣，被主弹簧1拉回，切断主触头2。
2.如果线路上电压下降或失去电压时，欠电压脱扣器11的吸力减小或消失，衔铁10被弹簧9拉开。撞击杠杆7，也能把搭钩4顶开，切断主触头2。
3.当线路出现过载时，过载电流流过发热元件13，使双金属片1 2受热弯曲，将杠杆7顶开，切断主触头2。
