单相表接线图_单相表的正确接线

（1） 直通式，常用于单相供电的居民用户。如DD702型单相电能表，其接线方式是：电流线圈与负载串联，电压线圈与负载并联；电压线圈的电压钩子端与对应的电流线圈共同接在电源侧，以保证电能表表盘正转。如图1所示，该接线方式可称为：1、3进，2、4出。

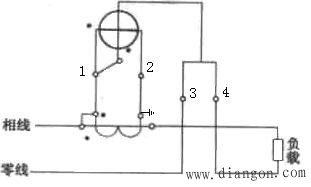

图1单相电能表直接接入式

(2)带电流互感器式。若实际电流大于100A，理论上可采用带电流互感器的方法解决。如图2，相当于把该用户改为三相四线电路供电，即将单相负载平均分配到三相，三相四线电能表采用直接接入式。

图2 单相电能表带电流互感器式

(3)单相电焊机的电能计量。单相电焊机的额定电压为380V，而单向电能表只有220V，可采用两只220V的单相电能表按图4-3（a）的接线方式，这时，单相电焊机的有功功率为两只单相电能表读数的代数和（一只表盘回反转）。
