造成电流保护在双电源线路上应用困难的原因和解决方法

造成电流保护在双电源线路上应用困难的原因是需要考虑“反向故障”。

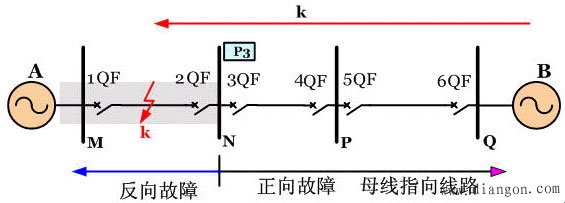

以上图中保护P3为例，阴影中发生故障时B侧电源提供的短路电流流过保护P3，而如果仅存在电源A，阴影部分发生故障时则没有短路电流流过保护P3，不需要考虑。
从保护安装处看出去，在“母线指向线路”方向上发生的故障称为正向故障，反之称为反向故障。

利用方向元件与电流元件结合就构成了方向电流保护。

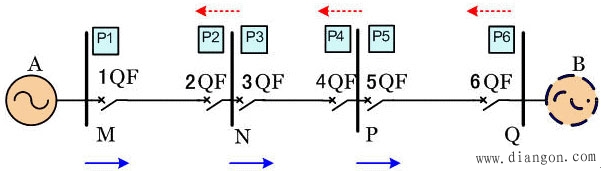

正方向故障时方向电流保护才可能动作，按正方向分组，图中的保护可以分为两组：P1、P3、P5为一组，整定动作电流时考虑A侧电源提供的短路电流；P2、P4、P6为另一组，整定时考虑B侧电源提供的短路电流。
