SPWM型变频器的主电路
时间：2023-03-15来源：佚名
|
使用单相电源和三相电源的SPWM型变频器主电路分别如图1和图2所示。
图2中为了限制泵升电压，在电路中的直流侧并联了电阻R0和可控晶体管V0，当泵升电压超过一定数值时，使V0导通，让R0消耗掉多余的电能。

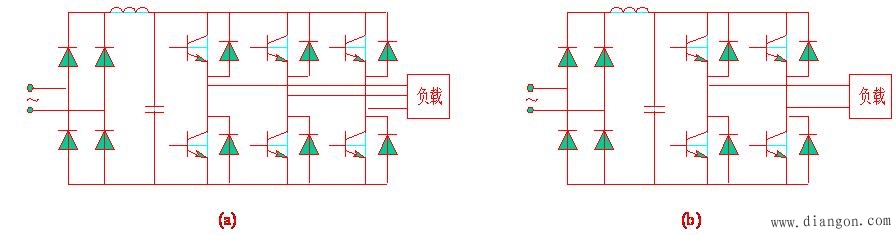

图1使用单相电源的交—直—交变频电路
(a)三相输出；(b）单相输出

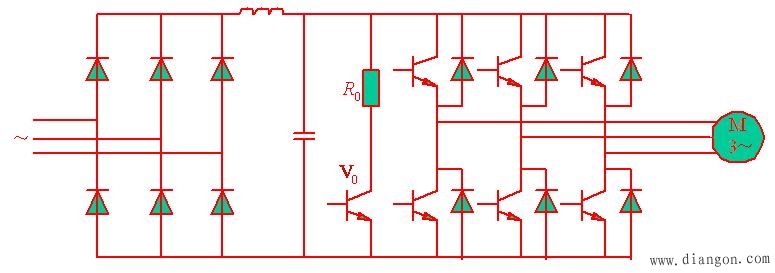

图2 使用三相电源的交—直—交变频电路 |
