频率特性测试仪工作原理

1、扫频仪工作原理
扫频仪实质上是扫频信号源与示波器X-Y方式的结合。其组成框图及工作波形如图1所示。

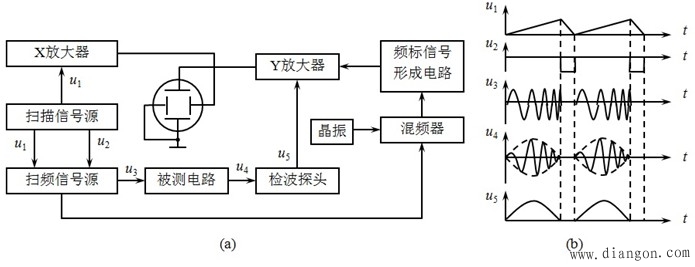

图1 扫频仪组成框图及工作波形
扫频信号源，即频率受控振荡器，在扫描信号u1控制下产生扫频信号u3。
扫描信号源产生的扫描信号u1、扫频起停控制信号u2分别是扫频信号源的频率控制信号及停振控制信号，u1还是示波器的水平扫描信号。
当扫频信号u3为锯齿波电压时，由于正程扫描速度慢，回程扫描速度快，使得扫描正程、扫描回程得到的波形不重合而无法观测，当扫频信号u3为正弦波电压号，u3在扫描回程时停振，使显示出的波形为被测波形和用作水平轴的水平回扫线的组合。
检波探头用于解调出经过被测电路的扫频信号的振幅（包络）变化情况，得到被测电路的幅频特性曲线。
频标形成电路用于产生进行频率标度的频标信号，以便读出各点对应的频率值。
2、产生扫频信号的方法
产生扫频信号的方法很多，比较常用的是变容二极管扫频。图2为变容二极管扫频振荡器原理图，其中VT1组成电容三点式振荡器，变容二极管VD1、VD2与L1、L2及VT1的结电容组成振荡回路，C1为隔直电容，L3为高频扼流圈。
调制信号经L3同时加至变容管VD1、VD2的两端，当调制电压随时间作周期性变化时，VD1、VD2结电容的容量也随之变化，从而使振荡器产生扫频信号。

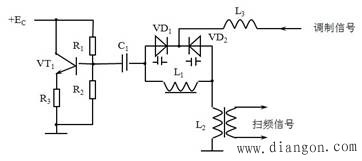

图2 变容二极管扫频振荡器原理图

1. 变容二极管

变容二极管：又称“可变电抗二极管”。是一种利用PN结电容（势垒电容)与其反向偏置电压Vr的依赖关系及原理制成的二极管。所用材料多为硅或砷化镓单晶，并采用外延工艺技术。反偏电压愈大，则结电容愈小。主要参量是：零偏结电容、零偏压优值、反向击穿电压、中心反向偏压、标称电容、电容变化范围（以皮法为单位）以及截止频率等，对于不同用途，应选用不同C和Vr特性的变容二极管，如有专用于谐振电路调谐的电调变容二极管、适用于参放的参放变容二极管以及用于固体功率源中倍频、移相的功率阶跃变容二极管等。
用于自动频率控制和调谐用的小功率二极管称变容二极管。通过施加反向电压，使其PN结的静电容量发生变化。因此，被使用于自动频率控制、扫描振荡、调频和调谐等用途。通常，虽然是采用硅的扩散型二极管，但是也可采用合金扩散型、外延结合型、双重扩散型等特殊制作的二极管，因为这些二极管对于电压而言，其静电容量的变化率特别大。结电容随反向偏置电压Vr变化，取代可变电容，用作调谐回路、振荡电路、锁相环路，常用于电视机高频头的频道转换和调谐电路，多以硅材料制作。

1. 频标产生电路

扫频仪采用在幅频特性曲线上叠加频标的方法进行频率标度，包括菱形频标和针形频标两种，一般由差频电路产生。

1. 菱形频标

图3(a)为菱形频标产生原理图，它对扫频信号与标准信号的基波、谐波进行混频而得到“零差频”的菱形频标，如图3(b)所示。设标准信号频率为fs，则谐波信号源输出信号频率为基波fs及各次谐波fs1、fs2、fs3、fs4、fs5、…。扫频信号与谐波信号源输出信号经混频器混频后，再经低通滤波输出差频信号，由此得到一系列零差点。
例如在f=fs1处差频为零，而f在fs1点附近差频越来越大，由于低通滤波器的选通性，在靠近零差点的幅度最大，两边信号幅度迅速衰减，于是在f=fs1处形成“菱形频标”。同理，在f=fs2、f=fs3……处也形成菱形频标。菱形频标与幅频特性曲线叠加便出现图3(b)所示的图形，配合标准信号源可读出频标的频率值。

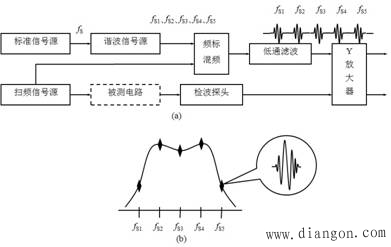

图3 菱形频标产生原理
菱形频标是由低通滤波器对差频信号的选择性而形成的，其选择性不可能无限高，故菱形频标总要占有一定的宽度，只有在特性曲线上占有的宽度相对较窄时，才能形成相对很细的可分辨的频标，否则频标相互靠近、连接、甚至局部叠加，难以确定频率值。故菱形频标适于高频测量。
BT-3C型频率特性测试仪采用差频法产生菱形频标，为了提高频标的准确度，采用频率分别为1MHz和10MHz的晶体振荡器产生菱形频标。

1. 针形频标

在低频扫频仪中常用针形频标，其产生方法与菱形频标相似。利用菱形差频信号触发单稳触发器，使之输出一个窄脉冲，窄脉冲经整形后再与幅频特性曲线在Y放大器中叠加，最后出现在幅频特性曲线上。窄脉冲的宽度可由单稳触发器调节得很窄，所以产生的频标形似细针，称之为针形频标，适用于低频测量。例如，BT-4型低频频率特性测试仪即采用针形频标。
