并联电容器补偿无功率原理和方法

本讲阐述了并联电容器补偿无功原理、补偿无功容量的确定以及补偿方法。通过本讲的学习，需要了解并联电容器补偿无功原理、补偿无功容量的确定以及相关的补偿方法。

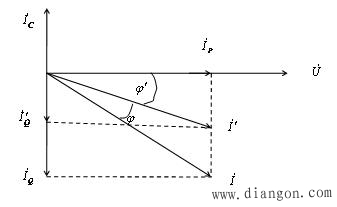

1. 并联电容器补偿无功原理

2. 并联电容器补偿无功容量的确定

电容器负荷过大，会引起电压的升高，带来不良影响。应适当选择电容器的安装容量，通常电容器的补偿容量控下式确定：

式中： Qc------所需的补偿容量，kvar；

Pp------一年中最大负荷月份的平均有功负荷，kw；

tgφ1、tgφ2-------补偿前、后平均功率因数的正切值；

q₀----补偿率，kvar/kw，可从补偿率表中直接查得。

电容器额定容量：额定电压下的无功容量。

计算电容器补偿容量时，应考虑实际运行电压，其容量应换算：

式中，

对于电动机等用电设备进行个别补偿时，应以空载时（补偿后）功率因数接近于1为宜，以避免因过补偿引起过电压而损坏电气绝缘。

其补偿容量可用公式为：

式中，

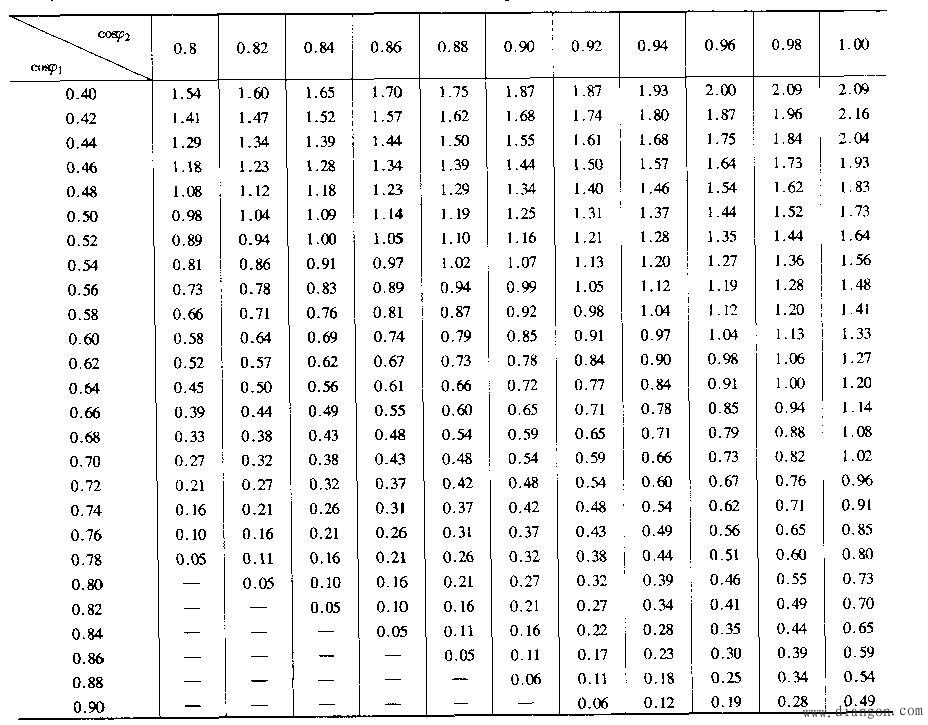

补偿率（q₀） 单位：kvar/kw

3. 无功功率补偿原则与电容器补偿方式

无功功率补偿原则为就地补偿和就地平衡。

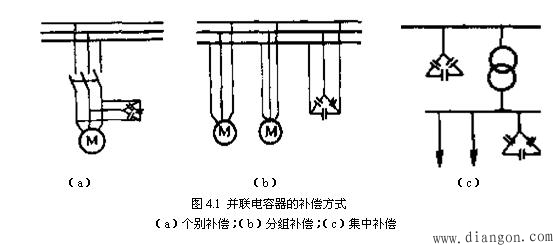

电容器补偿方式主要有个别补偿、分组补偿和集中补偿三种，如下图所示。

（1）个别补偿方式

将电容器组直接接在用电设备附近，一般和用电设备合用一套开关。

优点：补偿效果好；

缺点：电容器利用率低。

应用场合：低压网络，对连续运行的用电设备较大无功功率容量补偿时。

（2）分组补偿方式

将电容器组分别安装在各车间配电盘的母线上。

优点：电容器组利用率高；所需容量比个别补偿方式少。

（3）集中补偿方式

将电容器组接在变电站（或配电站）的高压或低压母线上。

优点：电容器组利用率高；

缺点：不能减少客户内部配电网络的无功负荷所引起的损耗。

4. 并联电容器组的连接方式

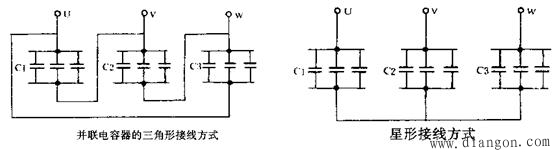

三角形、星形接线；双三角形、双星形接线方式。

依据：根据并联电容器组电压等级、容量大小、保护方式等。

GB50053《10KV及以下变电所设计规范》：高压电容器宜接成中性点不接地星形接线；电容器组容量较小时（40Kvar及以下）宜接成三角形接线；低压电容器组宜接成三角形接线。

5. 并联电容器组投切的自动控制方式

1）高压并联电容器的自动控制方式

（1）电压型自动控制方式：根据配电系统电压的变化规律，确定适当的电压整定值，自动投切并联电容器组的容量，以改善配电系统的电压质量。

（2）电流型自动控制方式:根据配电系统负荷电流的大小，自动投切一定数量的并联电容器组的容量。

（3）程序控制方式:根据一定的生产规律编制出并联电容器的投切程序，用时间切换器按固定程序进行投切并联电容器组的容量。

（4）无功功率型自动控制方式:根据无功功率或大功电流的大小投切.

（5）功率因数型自动控制方式:利用功率因数继电器控制投切.

（6）综合型自动控制方式（1、5结合）

2）低压并联电容器的自动控制方式

（1）时间性自动控制方式

（2）功率因数型自动控制方式

6. 并联电容器的型号表示及含义

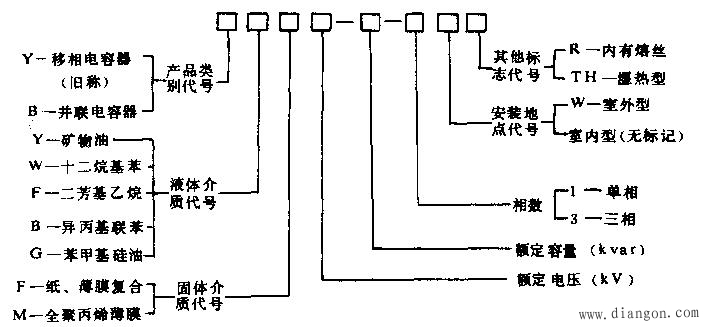

并联电容器的型号表示及含义为：
