熔断器的结构

熔断器是一种在电路中作短路保护（有时也作过载保护）的保护电器。分为瓷插式、螺旋式、无填料封闭管式和有填料封闭管式等类型。

瓷插式的外形和结构如下图所示。

RC1A系列瓷插式熔断器

螺旋式的外形和结构如下图所示。

（a） （b）

（a）外形 （b）结构

1—上接线端 2—座子 3—下接线端 4—瓷套 5—熔断管 6—瓷帽

RL1系列螺旋式熔断器

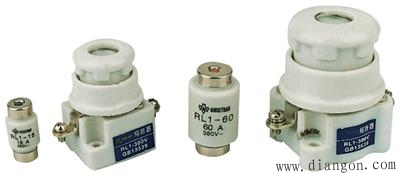

RL1系列外型

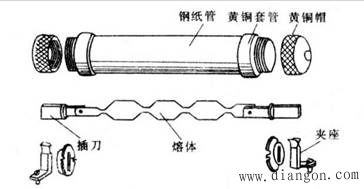

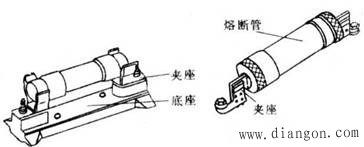

无填料封闭管式的外形和结构如下图所示。

（a）

（b）

（a）外形 （b）结构

RM10系列无填料封闭管式熔断器

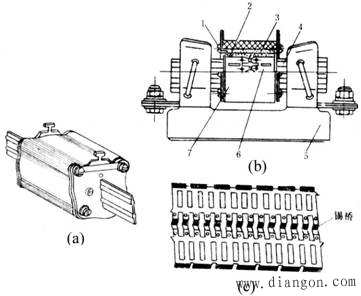

有填料封闭管式的外形和结构如下图所示。

（a）外形 （b）结构 （c）锡桥

1—熔断指示器 2—石英砂填料 3—指示器熔丝 4—插刀

5—底座 6—熔体 7—熔管

RT0有填料封闭管式熔断器

RL1系列外型

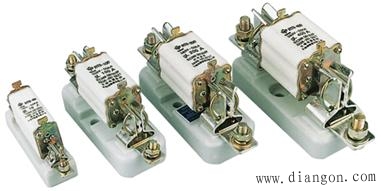

RT0系列外型

ＲＴ18系列外型

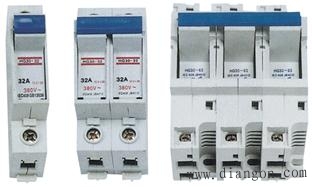

HG30系列

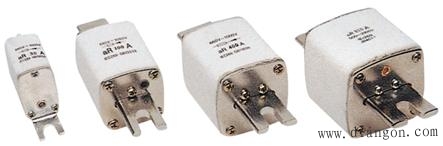

NGT/NGT-C(RS3)系列
