定时限过电流保护

过电流保护起动电流按躲过最大负荷电流来整定，此保护不仅能保护本线路全长，且能保护相邻线路的全长，起到后备保护的作用，又称为第Ⅲ段保护。

1. 保护整定

(1)动作时限整定

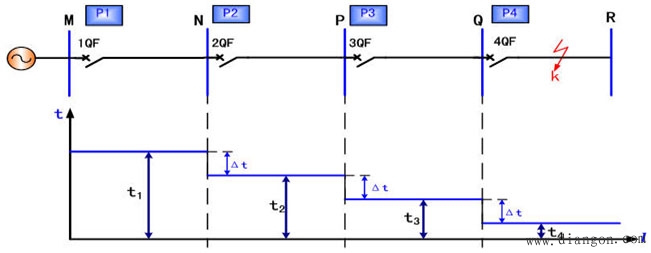

Ⅲ段保护动作时限整定满足以下关系： 最短，可取0.5″，级差Δt，一般为 0.5″（如图下所示）。

(2)动作电流按以下两个条件整定

①为保证过电流保护在正常运行时不动作，其动作电流应大于最大负荷电流，即:

②保证过电流保护在外部故障切除后可靠返回，其返回电流应大于外部短路故障切除后流过保护的最大自起动电流 ：

式中： 为可靠系数，一般取1.15～1.25；
Kre为返回系数，一般取0.85；
KMs为自起动系数，一般取1.5～3。

整定电流Ⅲ段保护动作电流时取两式计算结果较大的值。

2. 过电流保护灵敏系数校验

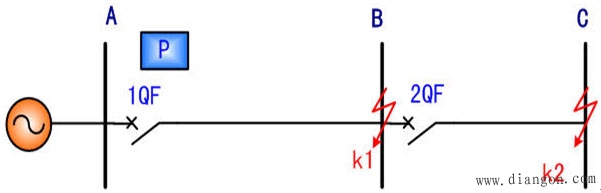

如上图所示，以保护PⅢ段为例：

近后备灵敏度为： ， 要求大于1.5；

远后备灵敏度为： ，要求大于1.25。
