理想运算放大器及其分析依据

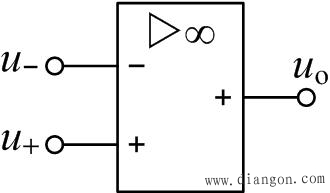

图1 理想运算放大器符号

（1） 理想运算放大器的主要条件

开环电压增益Au0→∞；差模输入电阻Rid→∞；开环输出电阻ro→0；共模抑制比KCMRR→∞

（2） 电压传输特性

(a) 线性区：

由开环电压增益，即差模输入电压约等于零，称为“虚短”。

由开环输入电阻，即输入电流约等于零，称为“虚断”。

(b) 非线性区：

此时，不存在“虚短”现象，仍存在“虚断”现象。

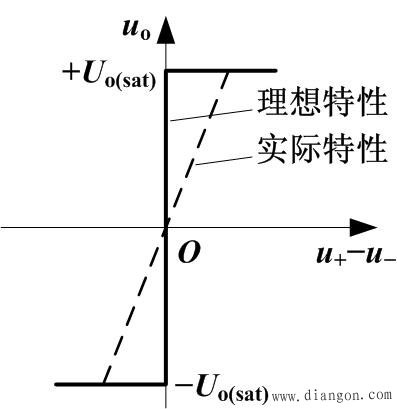

图2运算放大器的传输特性

（3）由于实际运算放大器的技术指标接近理想化条件，用理想运算放大器分析电路可使问题大大简化, 为此,后面对运算放大器的分析都是按其理想化条件进行的。
