全电压启动稳压泵用途及电路原理

1.稳压泵的用途
稳压泵的用途是维持消防水管网压力，它将在电接点压力表的控制下启动和停止，以确保水的压力在设计规定的压力范围内，达到正常供消防用水之目的。因为当管网中有泄漏现象时，水压会逐渐下降，当水压小于规定的下限值时，稳压泵启动补压，当水压达到规定的上限值时，稳压泵停止运转。
电接点压力表的上限电接点SP2和下限电接点SP1分别控制高压力延时停泵和低压力延时启泵。
另外，来自消火栓给水泵控制电路中的常闭触点，当消防水池水位过低时是断开的，以其控制低水位停泵。

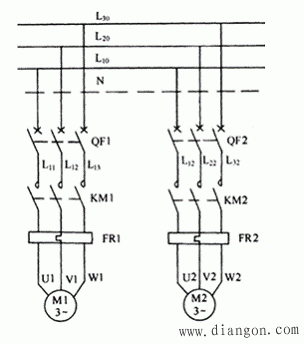

2. 稳压泵全电压启动工作原理
（1）1＃泵稳压

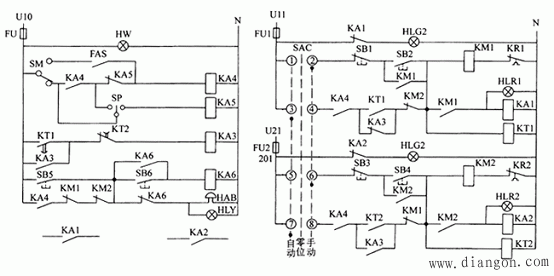

当消防水池压力降到电接点压力表下限值时，SP(左)↑→KA4↑→KM1↑(1号泵运行), HLR1↑,KT1↑→延时后→KA3↑(为下次2号泵运行作准备)。随着稳压泵的运行，压力不断提高，当压力升为电接点压力表高压力值时， SP2(右)↑→KA5↑→KA4↓→KMl↓(1号泵停止运行)。KA3保持通电状态。
（2）轮换2＃泵稳压
当水管中的水压第二次降低到要求值时，SP(左)↑→KA4↑→KM2↑(2号泵运行), HLR2↑,KT2↑→延时后→KA3↓。
随着稳压泵的运行，压力不断提高，当压力升为电接点压力表高压力值时，SP2(右)↑→KA5↑→KA4↓→KM2↓(2号泵停止运行)。
当第三次需要水泵启动时，又重新开始，1号泵工作。以后如此循环，两泵轮流工作。
（3）故障切换
如果1号泵在运行期间发生故障使接触器KM1跳闸，→KM2↑(2号泵运行)。
KM2能否通电，就取决于继电器KA3是否吸合。而KA3的通电取决于l号泵发生故障时，已经运行多长的时间，KT1的延时是否完成。如果延时时间不到，则等待其延时完成。如果延时时间已到，则KT1已吸合，KA3也会处在通电吸合状态。
（4）模块控制启泵
若将扭子开关SM向上扳动，可由FAS控制KA4的通电和断电，从而控制水泵的启动和停止。
