PLC输入/输出电路设计

一、plc输入电路的设计

1．根据输入信号类型合理选择输入模块

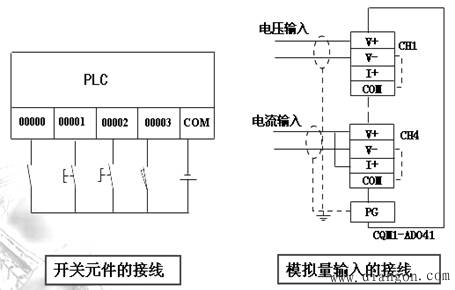

2．输入元件的接线方式

3．减少输入点的方法

① 某些具有相同性能和功能的输入触点可串联或并联后再输入PLC。

② 某些功能比较简单，与系统控制部分关系不大的输入信号可放在PLC之外。

③ 利用系统不同的工作方式。

④ 利用软件。

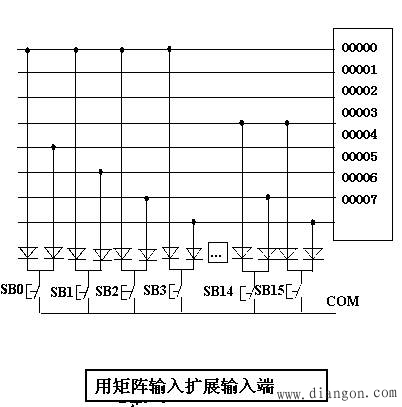

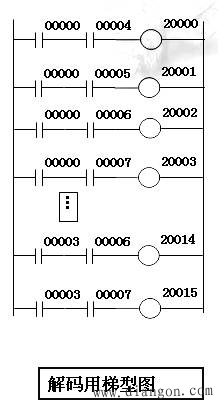

⑤ 用矩阵输入的方法扩展输入点。

⑥ 用矩阵输入的方法扩展输入点

二、PLC输出电路的设计

1．根据负载类型确定输出方法

1）开关量信号：

继电器输出：交流负载或直流负载，开通与关断延迟时间约为10ms。

晶体管输出：直流负载，开通与关断时间均小于1ms。

双向晶闸管输出：交流负载，开通与关断时间约为1ms和10ms。

2）模拟量信号：

合适的D/A模块。

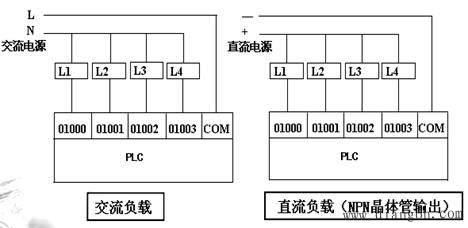

2．输出负载的接线方式

3．选择输出电流电压

1）输出模块的额定输出电流、电压必须大于负载所需求的电流和电压。如果负载实际电流较大，输出模块无法直接驱动，可以加中间驱动环节。

2）在同一公共端所有输出点的数量，必须确保同时接通输出负载的电流之和，小于公共端所允许通过的电流值。

4．输出电路的保护

1）在输出负载回路中加装熔断器，进行短路保护。

2）直流电感性负载，应在电感性负载两端并联续流二极管。

3）交流电感性负载，应在其两端并联阻容吸收回路。

4）实际使用中常将所有的开关量输出都通过中间继电器驱动负载，以保证PLC输出模块的安全。

5．减少输出点的方法

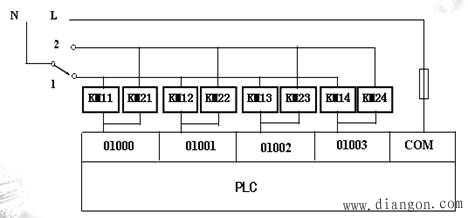

（1）分组输出

（2）并联输出

（3）矩阵输出

（4）某些相对独立的受控设备也可用普通继电器直接控制。

6．留有余量
