计算机I/O接口扩展

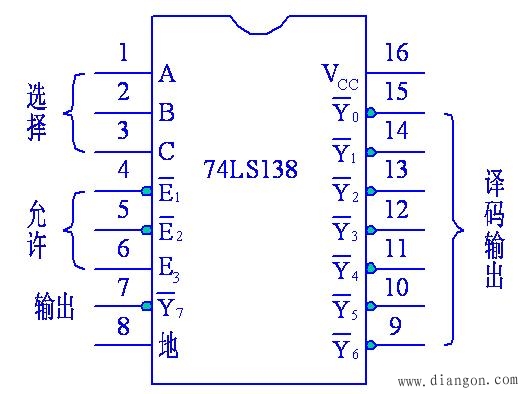

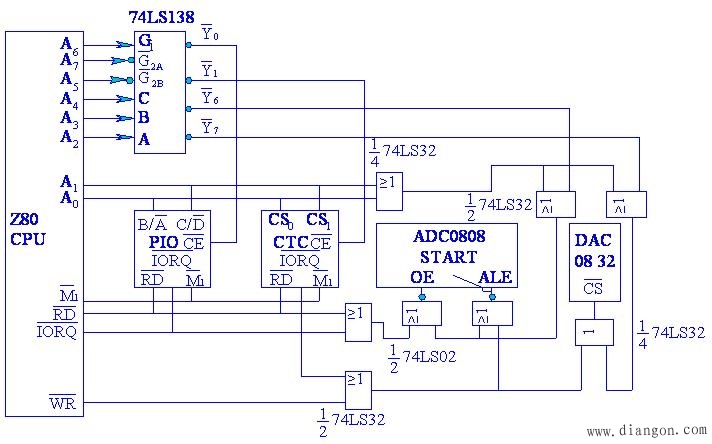

例 此例采用8位的Z80CPU的微机控制系统，按控制要求扩展一个并行接口芯片PIO、一个计数器／定时器（CTC）、一个8位的A/D转换器（ADC0808）和一个8位的D/A转换器（DAC0832）。若指定它们的地址分别为40H～43H、44H～47H、58H和5CH，那么可以设计出如图2所示的地址译码电路。

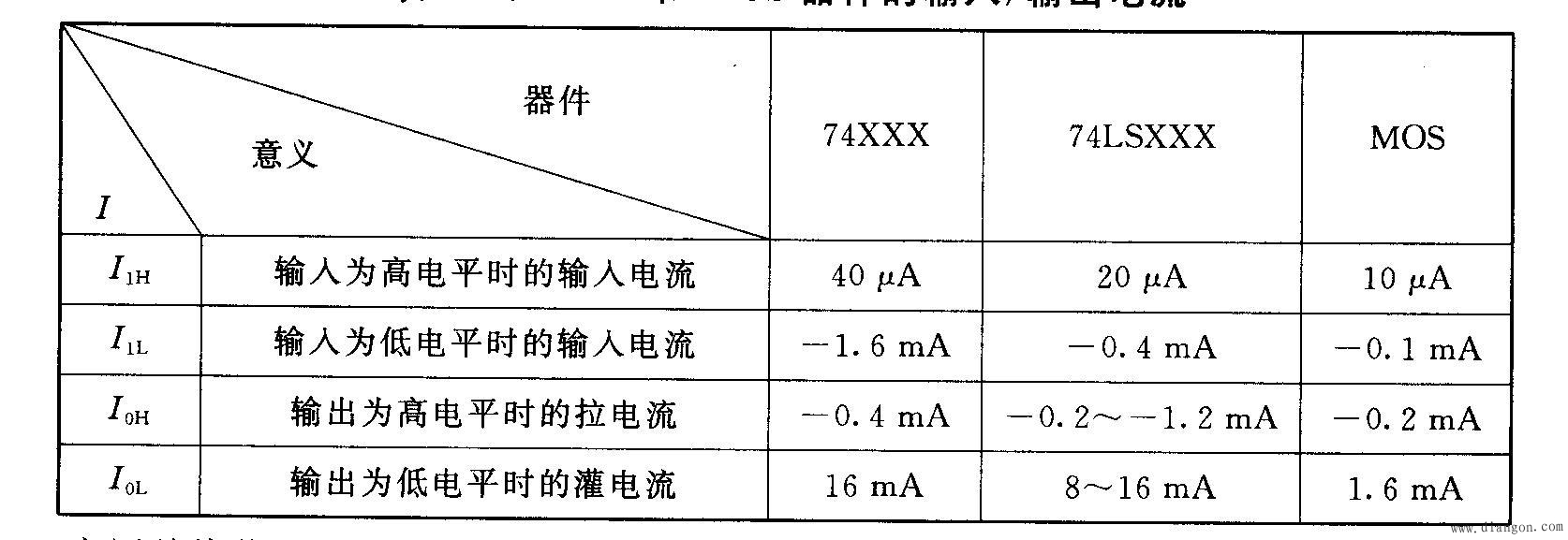

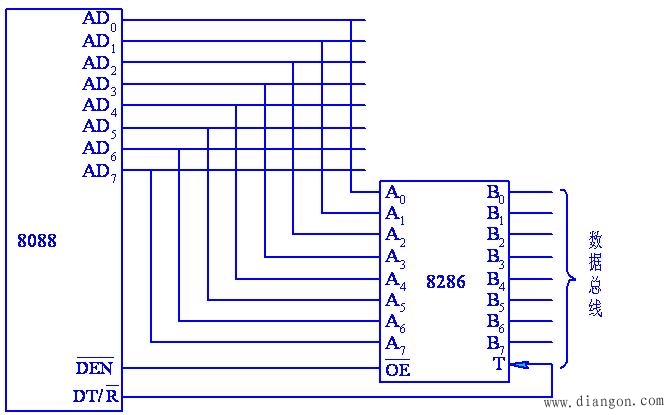

从图3中可以看到，8286具有两组对称的数据引线，A7~A0为输入数据线，B7～B0为输出数据线。当然，由于在收发器中数据是双向传输的，因此实际上输入线和输出线也可以交换。用T表示的引脚信号就是用来控制数据传输方向的。当T＝1时，就使A7～A0为输入线；当T＝0时，则使B7～B0为输入线。在系统中，T端和CPU的DT/R端相连，DT/R为数据收发信号。当CPU进行数据输出时，DT/为高电平，于是数据流由A7～A0进入，从B7～B0送出；当CPU进行数据输入时，DT/R为低电平，于是数据流由B7～B0进入，而从A7～A0送出。
