防雷装置

既然雷电会使建筑物受到严重的破坏，就需要采取一定的措施加以防范。本文讲述一般的防雷装置。

一、避雷针

1.用途

为防止设备免受直接雷击，常采用避雷针或避雷线，避雷针高于被保护物。将雷电引向自身，把雷电流引入大地，从而保护设备。

2.避雷针的保护范围

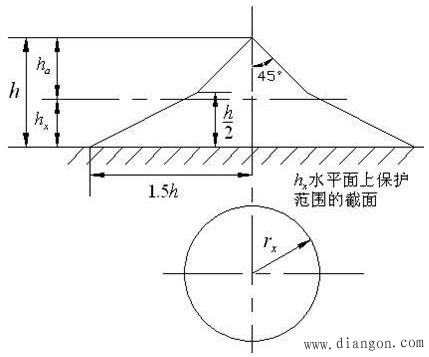

单支避雷针的保护范围，如图1所示，在高度水平面上的保护范围的半径可按下式计算：

图1 单支避雷针的保护范围

式中 h ——避雷针的高度；p——高度影响系数。

如设备位于此保护范围内，则此设备受雷击的概率小于0.1％。

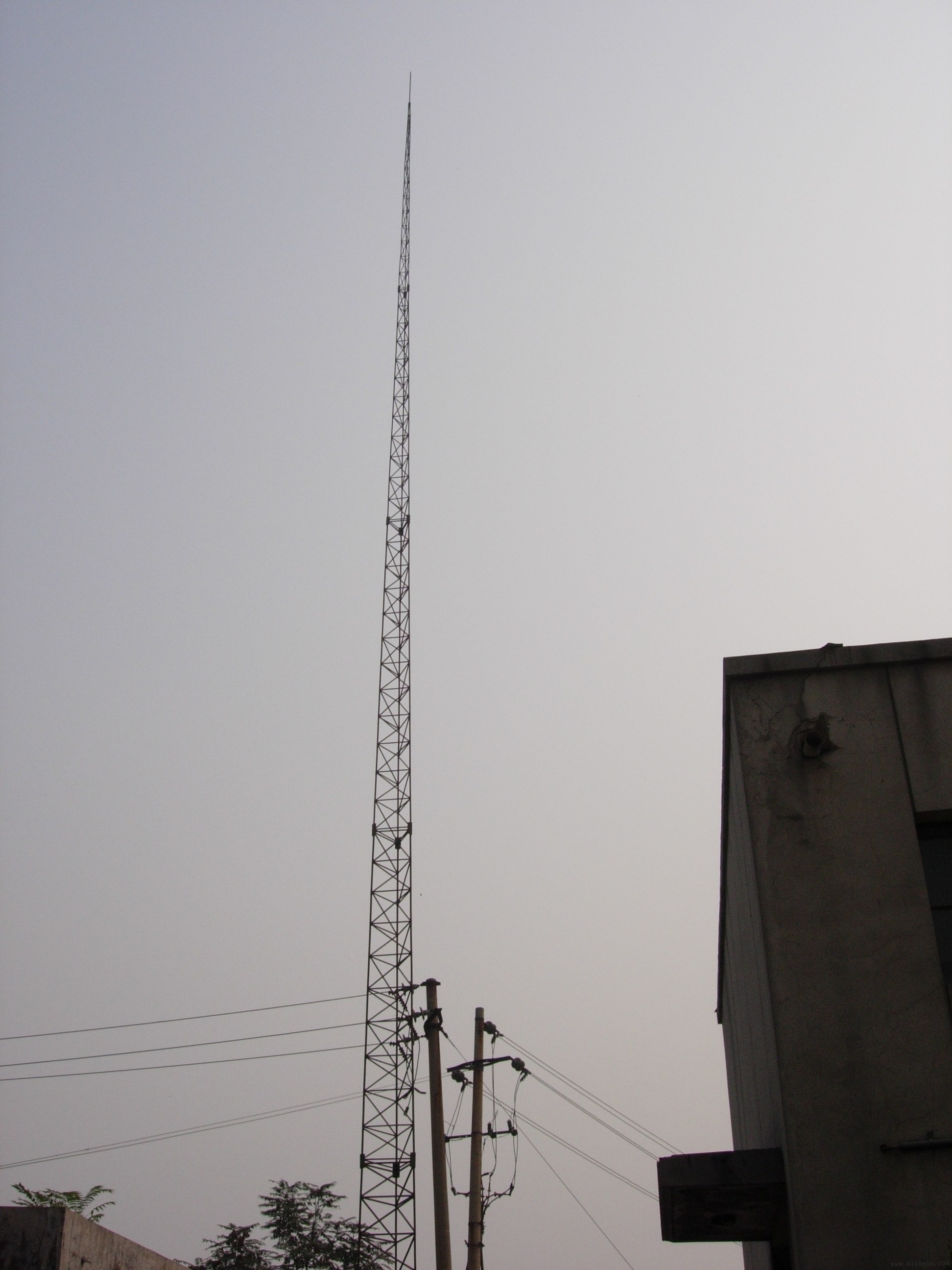

常见的避雷线如图2、图3、图4。

图2

图3

图4

二、避雷线（又称架空地线）

1.用途

用于保护线路，也可用以保护发电厂、变电所。

2.保护范围（单根）

单根避雷线的保护范围见图5。计算公式如下：

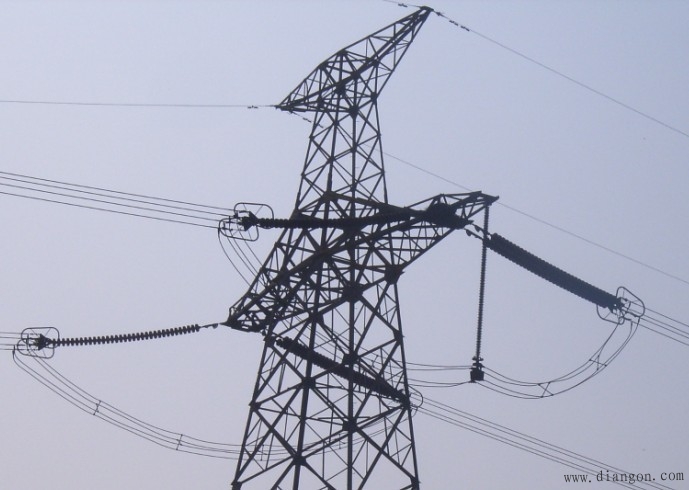

常见的避雷线如图6。

图6

三、避雷器

作用：限制过电压以保护电气设备。

主要类型：保护间隙、管型避雷器、阀型避雷器、氧化锌避雷器等几种。

保护间隙和管型避雷器主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段的保护。阀型避雷器用于变电所和发电厂保护。

保护间隙由两个电极组成。 管型避雷器实质上是一种具有较高熄弧能力的保护间隙。常见的管型避雷线如图7、图8。

图7

图8

分普通型和磁吹型，基本元件为间隙和非线性电阻（又称阀片） ，相串联。电流愈大电阻愈小。常见的阀型避雷线如图9、图10。

图9

图10

阀片以氧化锌为主要材料。具有很理想的非线性伏安特性。氧化锌避雷器见图11。

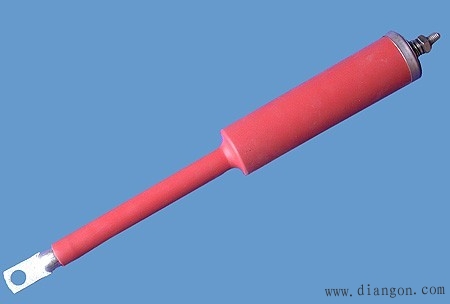

图11
