鼠笼式电动机直接起动的控制线路

1、直接起动

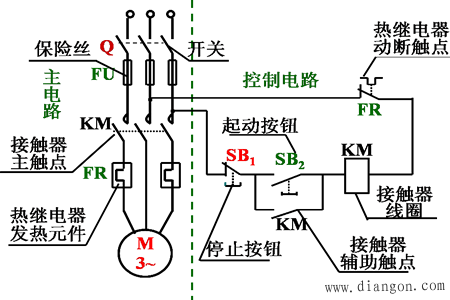

(1) 电路

电动机的保护

短路保护 是因短路电流会引起电器设备绝缘损坏产生强大的电动力，使电动机和电器设备产生机械性损坏，故要求迅速、可靠切断电源。 通常采用熔断器 FU 和过流继电器 等。

欠压 是指电动机工作时，引起电流增加甚至使电动机停转， 失压 ( 零压 ) 是指电源电压消失而使电动机停转，在电源电压恢复时，电动机可能自动重新起动 ( 亦称自起动 ) ，易造成人身或设备故障。 常用的失压和欠压保护有：对接触器实行自锁；用低电压继电器组成失压、欠压保护。

过载保护 是为防止三相电动机在运行中电流超过额定值而设置的保护。 常采用热继电器 FR 保护，也可采用自动开关和电流继电器保护。

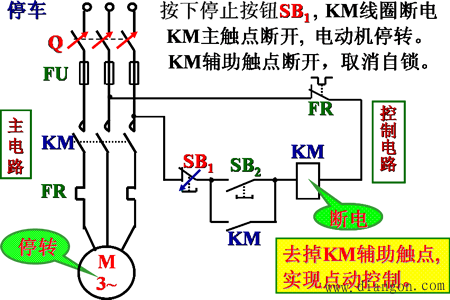

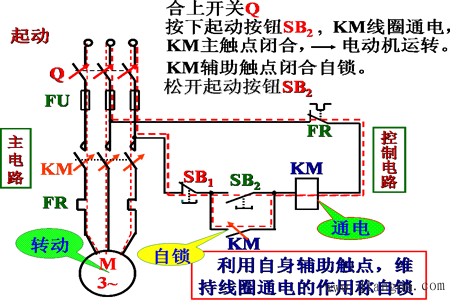

(2) 控制原理

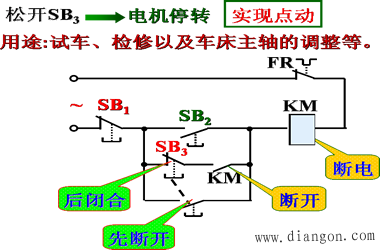

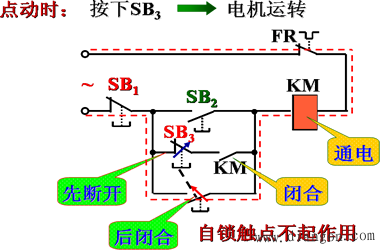

2、既能长期工作又能点动的控制电路

按下起动按钮，电动机运转，松开起动按钮 ， 电动机停转。

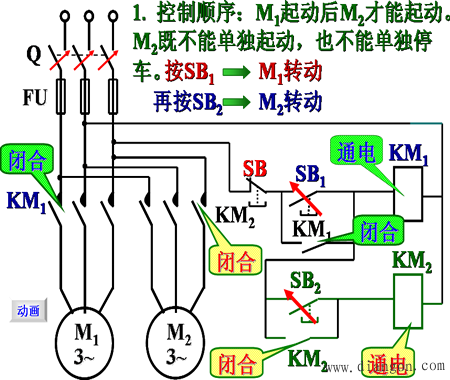

3、电机的顺序控制
