接触器的构造

接触器主要由电磁机构、触头系统、灭弧装置等部分组成。

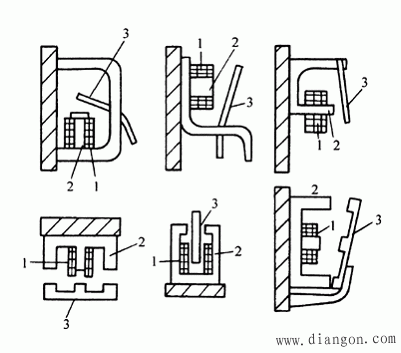

一、电磁机构
1.电磁机构的组成：
吸引线圈1，静铁心2，动铁心3，气隙

2.铁心的结构形式：
单E形，双E形，U形，甲壳螺管形
3.动作形式：直动式和转动式。
二、触头系统
根据触头所处的状态及其作用，可分为常开触头、常闭触头、主触头和辅助触头等。
所谓常开和常闭触头是以该电器的电磁机构未动作前触头所在的状态是分断的或是接通的来命名的。

三、灭弧装置
当分断带有电流负荷的电路时，在动、静两触头间形成电弧。电磁式低压电器要经常接通和分断带有电流负荷的电路。
电弧的形成，主要是由于空气发生游离，但电弧形成也存在去游离(减弱离子浓度)的作用。游离作用强，电弧就剧烈，去游离作用强，电弧就易熄灭。
