分布式控制系统的主要特点

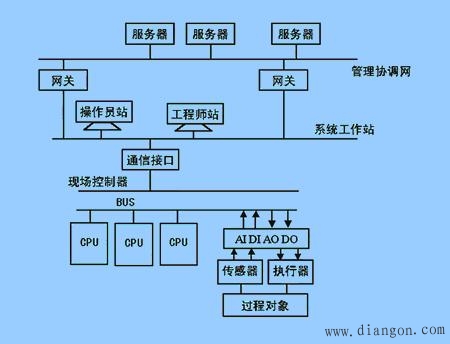

图1 DCS结构
由于DCS的网络需要满足被控过程的实时性要求和分散性原则，因此DCS的网络结构是环形和总线型，在这两种结构的网络中，各个节点是平等的，任意二个节点之间的通信可以直接通过网络进行，而不需要其他节点的介入，但另一方面，它需要共用传输介质，实现传输介质共享，一种主要解决方法是以令牌来限定每个节点用网络的时间，另一种方法则是CSMA/CD方式，即载波侦听与碰撞检测技术，但它主要用于更高层的管理。
现场控制站是完成对过程现场I/O处理的直接数字控制器(DDC)，它对现场发生的过程量作数字采集和存贮电工论坛版权所有，并通过网络向上传送，同时本身也完成局部的闭环控制与顺序控制。操作员站主要功能是为系统的运行操作人员提供人机界面，使操作员了解现场运行状态、各种运行参数的当前值、是否出现有异常情况等的报警显示，并可作历史趋势、系统状态等多种显示，通过操作员键盘执行，同时操作员也可对过程进行调节和控制，操作员站的主要设备是彩色CRT显示器、键盘、鼠标器或轨迹球。工程师站用于对DCS进行离线的配置、组态工作和在线的系统监督、控制、维护。
DCS系统采用大系统分级递阶控制的思想，将产生过程作水平分解而将功能作垂直分解，生产过程的控制采用全分散的结构，而生产过程的信息则全部集中并存储于数据库中，利用通信网络向上传递，这种控制分散、信息集中的结构使系统的危险分散，提高了可靠性，因此被称之为集散控制系统。
技术的发展促使DCS系统向集成化、开放化、智能化方向发展。实现开放式的通信系统，与管理信息紧密结合，向上能与MAP/TOP或Ethernet接口，向下支持现场总线，使得过程控制中的智能设备和仪表能够实现高可靠的实时全数字通信，将成为新一代的DCS。
