电气工程制图的基本知识
时间：2023-03-15作者：佚名
|
实际工程的电气接线是靠电气图纸来表征。电气图纸是电气工程的语言，对电气工程的设计、安装、制造、试验、运行维护和生产管理都不可缺少。本文将学习电气工程设计的一些基本知识。 为了表达、传递和沟通信息，电气工程图纸必须按照统一的标准和规定绘制。 一、电气工程图的种类一项工程的电气图通常由几部分组成： 1.目录和前言 2.电气系统图和框图 3.电路图 4.接线图 5.电气平面图 6.设备元件和材料表 7.设备布置图 8.大样图 9.产品使用说明书、用电图 10.其他电气图 二、电气工程制图的一般规则概述1.图纸格式图纸通常由边框线、图框线、标题栏、会签栏组成。 (1)幅面尺寸：由边框线所围成的图面，称为图纸的幅面。幅面大小共分5类，其尺寸见图1。根据需要，可对A3、A4号图加长，加长幅面尺寸见图2。

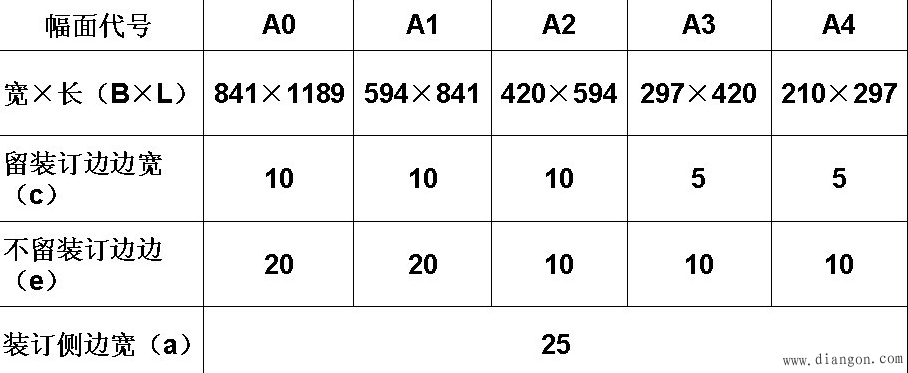

图1 基本幅面尺寸

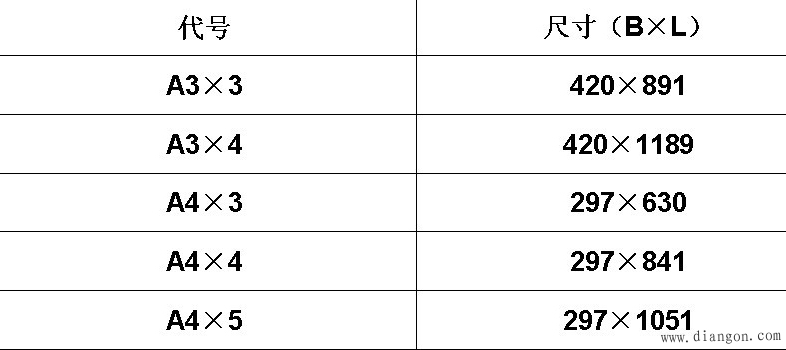

图2 加长幅面尺寸 （2）图框：不留装订边的图框，见图3；留装订边的图框，见图4。

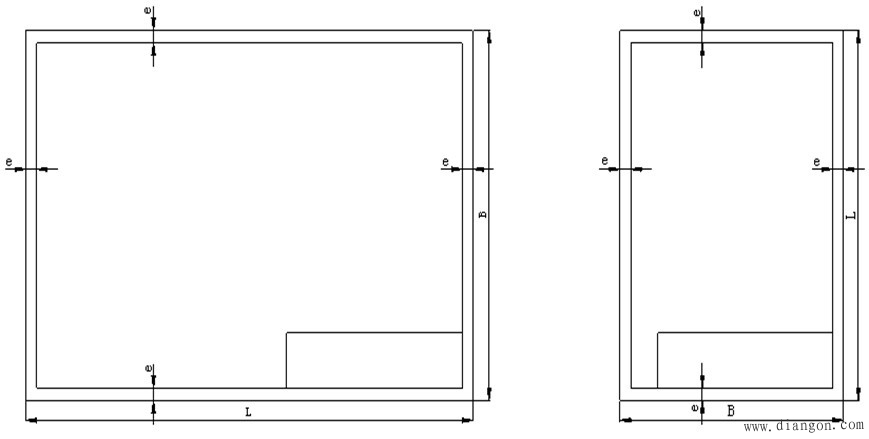

图3 不留装订边的图框

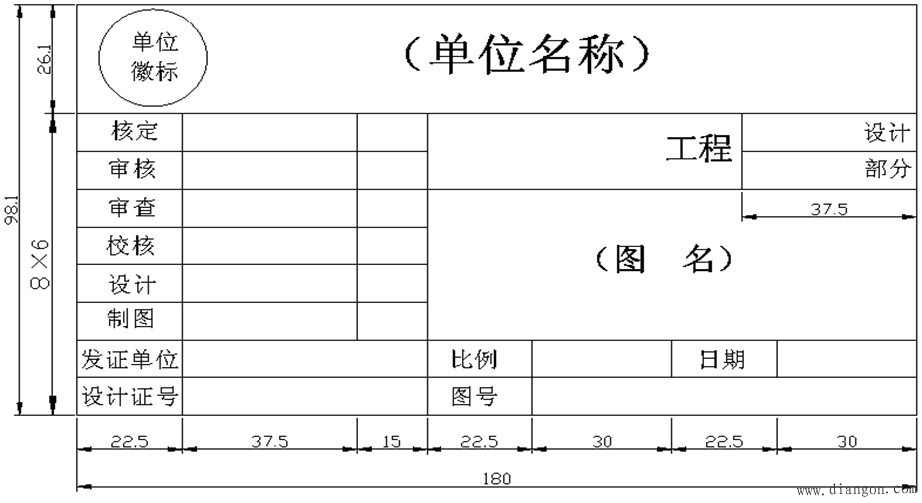

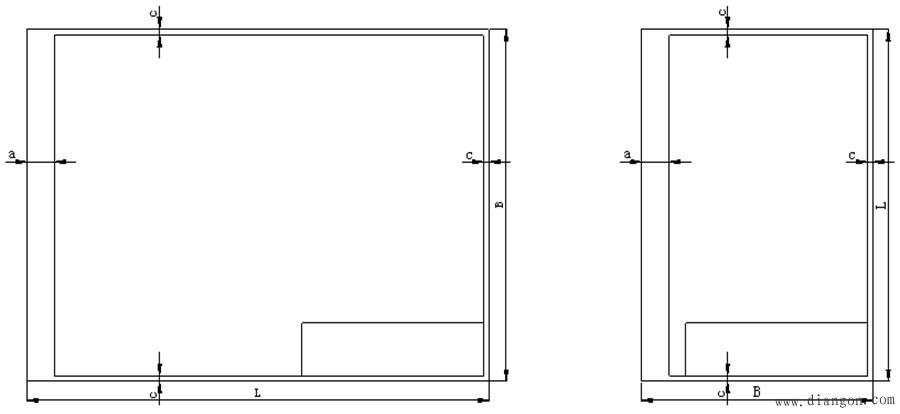

图4 留装订边的图框 （3）标题栏：设计通用标题栏，见图5和图6。

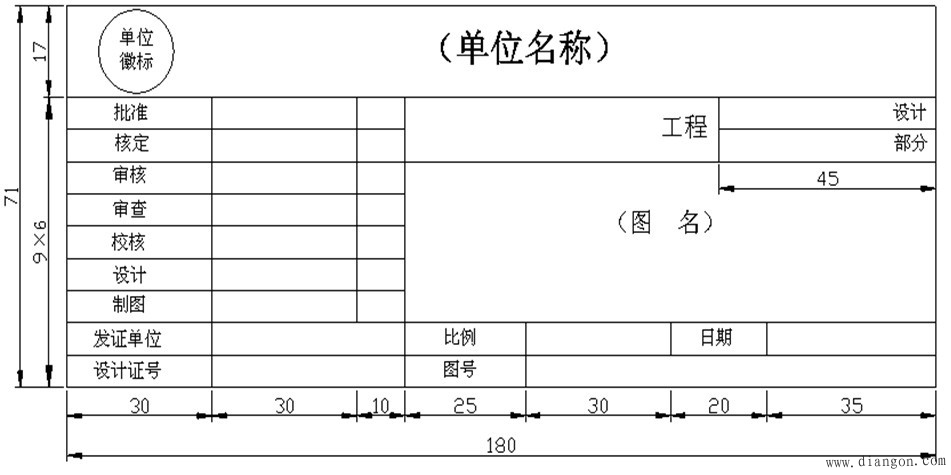

图5 设计通用标题栏（A0-A1）

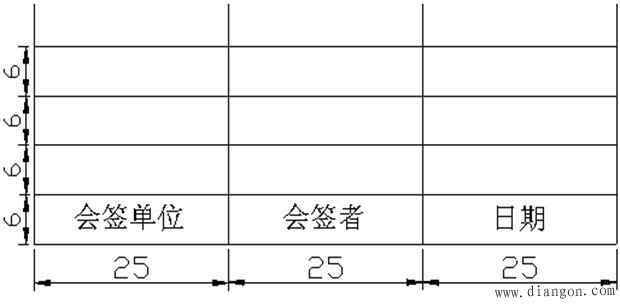

图6 设计通用标题栏（A2-A4） （4）会签栏：由多个专业相关的图纸应有会签栏。见图7。

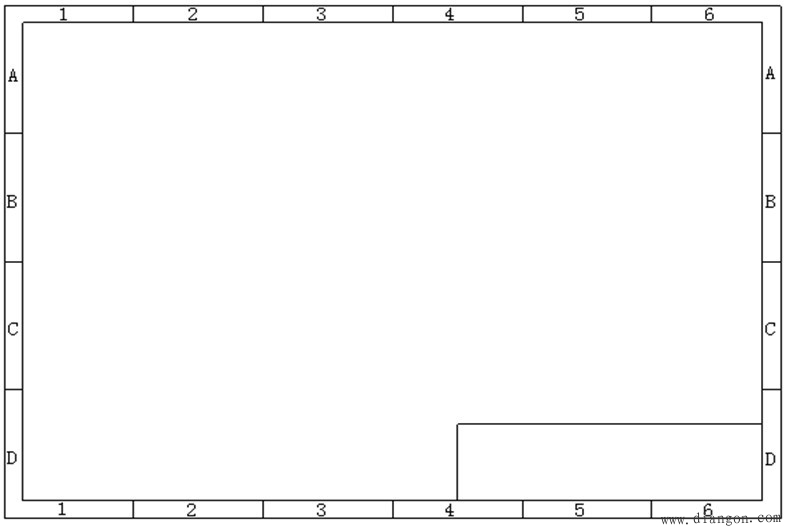

图7 会签栏 （5）图幅分区：对于幅面大而内容复杂的电气图，为确定图上内容的位置及一些其它用途，需对图幅进行分区。见图8。

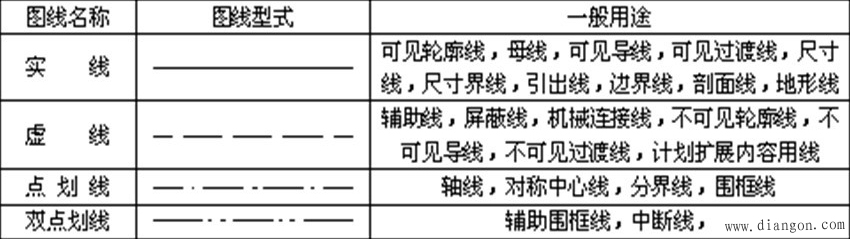

图8 图幅分区 2.文字(1)字体：电气技术图样和简图中的字体，所选汉字应为长仿宋体。 (2)文字尺寸高度 (3)表格中的文字和数字 3.线（1）线宽 （2）图线间距 （3）图线型式 根据不同的结构含义，采用不同的线型。见图9。

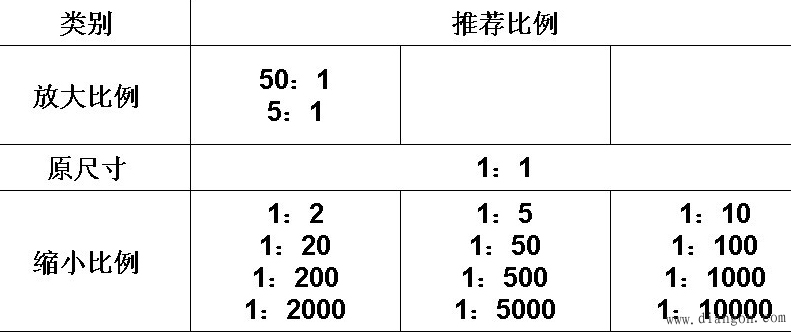

图9 图线型式 4.比例推荐采用比例规定，见图10。
图10 推荐采用的比例规定 |
