电子镇流器荧光与声光控制灯的工作原理

1.认识电子镇流器荧光灯

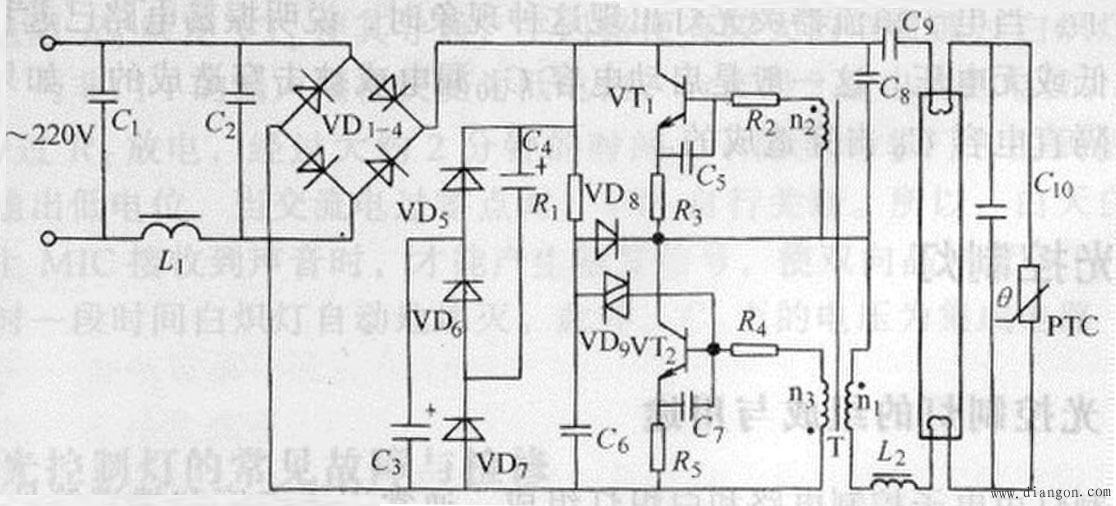

图1 电子镇流器荧光灯电路

荧光灯不亮：经检测，电源与灯管均无断路故障。确定故障部位在脉冲振荡电路与串联谐振电路。如图1所示，重点检测VD8，VD9，VT1，C6，VT2，C9，C10，PTC等元件，得C6电压接近20V，拆下VD9，测其电阻为无穷大，判断其已开路，更换VD9后，电子荧光灯工作恢复正常。

2.电子镇流器荧光灯的工作原理与维修

重点理解电源、启振电路、脉冲振荡电路、串联谐振电路的工作原理。

（1）电源

如图1所示，C1、C2、L1是一高频滤波电路，防止杂波对电网中其他电器产生干扰。VD1—VD4及C3、C4、VD5—VD7组成的是一整流滤波电路，输出的是220V的直流电压。

（2）起振电路

R1、C6、VD9组成一振荡触发电路。C6经VD8充电达到32V左右时，VD9导通，使VT2导通。

（3）脉冲振荡电路

VT2导通时，电流经灯丝、PTC元件、L2、L1、VT2和R5，对C9充电。

（4）串联谐振电路

高频脉冲振荡电路的作用有：

1、加热灯丝

2、使PTC元件发热，达到居里点，其电阻升至10M左右，相当于开路。

3、激发串联谐振，点燃灯管。

4、声光控制灯的安装

图2 声光控制灯电路

声光控制灯的工作原理：光线充足时，光敏二极管VD3为低阻态，使IC555集成块的4脚为低电位，IC被强制复位。此时不管有无声音，电路都还会产生触发脉冲使晶闸管VT1导通，使EL点亮。无光照时，VD3呈高阻态，IC4脚为高电平，复位消除。当有声音时，声电转换器M就会产生一个电信号，该信号经三极管VT2放大后传至IC2脚，并由3脚输出一脉冲触发信号使VT1导通点亮灯EL。同时C3被充电。当声音信号消失时，整个电路处于暂稳态。C3充电至IC6脚的惑值电压时，C3就通过IC7脚放电，使整个电路又恢复到初始状态，灯EL熄灭。电路图如2所示。
