负载三角形联结的三相电路
时间：2023-03-15来源：佚名
|

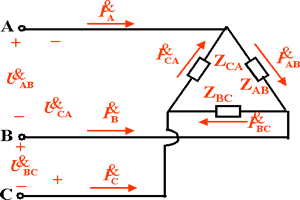

1、联结形式

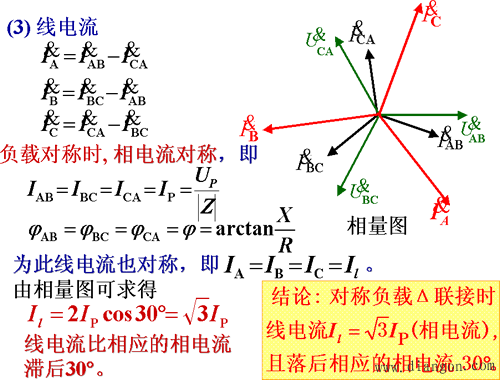

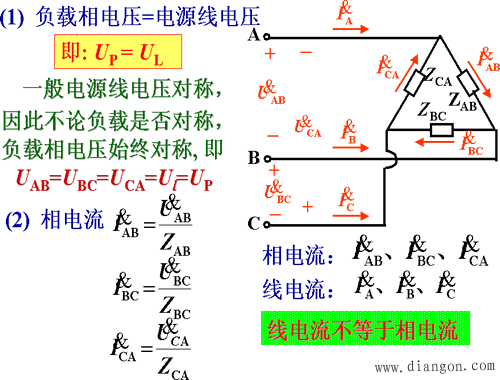

相电流 : 流过每相负载的电流 线电流 : 流过端线的电流 2、分析计算

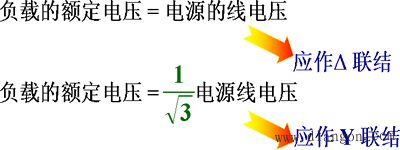

三相电动机绕组可以联结成星形，也可以联结成三角形，而照明负载一般都联结成星形(具有中性线）。 三相负载的联接原则 应使加于每相负载上的电压等于其额定电压，而与电源的联接方式无关。
|
