三相异步电动机转矩与机械特性

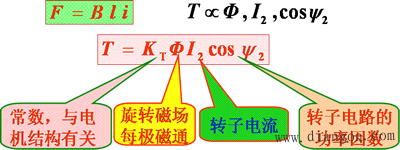

转子中各载流导体在旋转磁场的作用下 , 受到电磁力所形 成的转矩之总和。

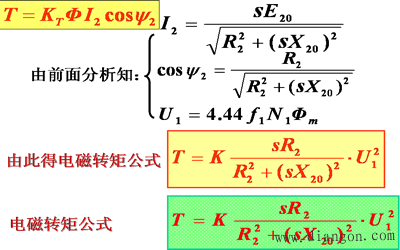

由公式可知

1. T 与定子每相绕组电压 成正比。 U 1↓→T↓↓

2. 当电源电压 U 1 一定时， T 是 s 的函数。

3. R 2 的大小对 T 有影响。绕线式异步电动机可外接电阻来改变转子电阻 R 2 ，从而改变转距。

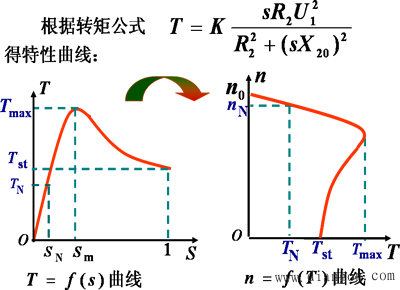

二、机械特性曲线

三个重要转矩

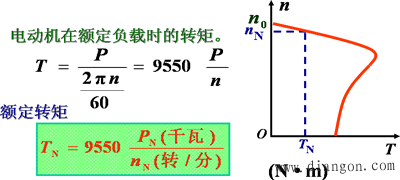

1 . 额定转矩 T N

2 . 最大转矩 T max

电机带动最大负载的能力。

3. 起动转矩 T st

电动机起动时的转矩。 T st 体现了电动机带载起动的能力。

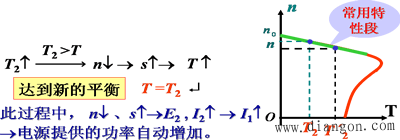

4. 电动机的运行分析

电动机的电磁转矩可以随负载的变化而自动调整，这种能力称为自适应负载能力。

自适应负载能力是电动机区别于其它动力机械的重要特点（如：柴油机当负载增加时，必须由操作者加大油门，才能带动新的负载） 。

5. U 1 和 R 2 变化对机械特性的影响

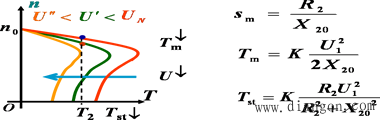

(1) U 1 变化对机械特性的影响

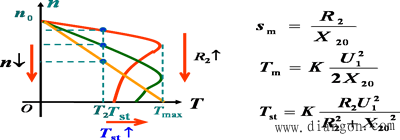

(2) R 2 变化对机械特性的影响

硬特性： 负载变化时，转速变化不大，运行特性好。

软特性： 负载增加时转速下降较快，但起动转矩大，起 动特性好。 

不同场合应选用不同的电机。如金属切削，选硬特性电 机；重载起动则选软特性电机。
