三相自动重合闸的原理及实现

1.单侧电源线路的三相一次重合闸

当线路上故障（单相接地短路、相间短路）——>保护动作跳开三相——>重合闸起动——>合三相：故障是瞬时性的，重合成功；故障是永久性的，保护再次跳开三相，不再重合。

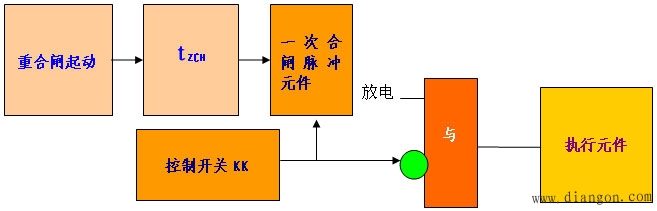

通常三相一次自动重合闸装置由起动元件、延时元件、一次合闸脉冲元件和执行元件四部分组成。

（1）起动元件：当DL跳闸之后，使延时元件起动。

起动方式： 1.控制开关KK位置与断路器位置不对应（优先采用）；2.保护装置起动。

（2）延时元件：

（3）一次合闸脉冲元件：保证重合闸装置只重合一次。

（4）执行元件：启动合闸回路和信号回路，还可与保护配合，实现重合闸后加速保护。

2.两侧电源线路三相一次重合闸

(1)应考虑的两个问题

①时间的配合：考虑两侧保护可能以不同的延时跳闸，此时须保证两侧均跳闸后，故障点有足够的去游离时间。

②同期问题：重合时两侧系统是否同步的问题以及是否允许非同步合闸的问题。

(2)两侧电源线路上的主要合闸方式

①快速自动重合方式

当线路上发生故障时，继电保护快速动作而后进行自动重合。（http://www.gdzrlj.com版权所有）其特点是快速，须具备下列条件：

a.线路两侧均装有全线瞬时保护。

b.有快速动作的DL，如快速空气断路器。

c.冲击电流<允许值。

②非同期重合闸方式

就是不考虑系统是否同步而进行自动重合闸的方式（期望系统自动拉入同步，须校验冲击电流，防止保护误动）。

③检查双回线另一回线电流的重合闸方式

④自动解列重合闸方式

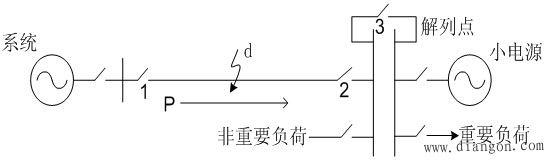

双侧电源单回线上：

d点短路，保护1动——>1DL跳闸，小电源侧保护动——>跳3DL，1DL处ZCH检无压后重合，若成功，恢复对非重要负荷供电，在解列点实行同步并列——>恢复正常供电。

⑤具有同步检定和无压检定的重合闸

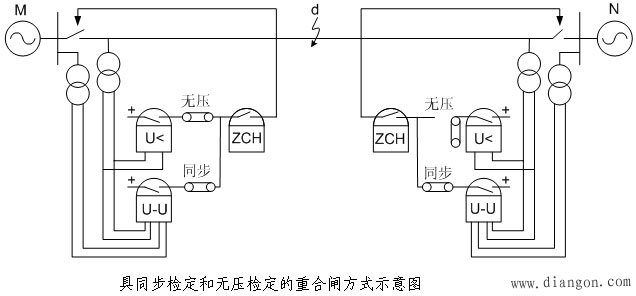

在两侧的断路器上，除装有单侧电源线路的ZCH外，在一侧（M侧）装有低电压继电器，用以检查线路上有无电压（检无压侧），在另一侧（N侧）装有同步检定继电器，进行同步检定（检同步侧）。

1）工作过程：

当线路短路时，两侧DL断开，线路失去电压，M侧低电压继电器动作，经ZCH重合。a.重合成功，N侧同步检定继电器在两侧电源符合同步条件后再进行重合，恢复正常供电；b.重合不成功，保护再次动作，跳开M侧DL不再重合，N侧不重合。

2）两点说明：

a.有上述分析可见，M侧DL如重合于永久性故障，就将连续两次切断短路电流，所以工作条件比N侧恶劣，为此，通常两侧都装设低电压继电器和同步检定继电器，利用连结片定期切换其工作方式，以使两侧工作条件接近相同。

b.在正常工作情况下，由于某种原因（保护误动、误碰跳闸机构等）使检无压侧（M侧）误跳闸时，因线路上仍有电压，无法进行重合（缺陷），为此，在检无压侧也同时投入同步检定继电器，使两者的触点并联工作。这样，在上述情况下，同步检定继电器工作，可将误跳闸的DL重新合闸。

注：在使用同步检定的一侧，绝对不允许同时投入无压检定继电器。
