机床拖链行程长塌腰解决方案拖链的使用方法拖链是基本的电缆保护附件,能够有效的保护电缆及油管,并且能够跟随设备往复运行,在对其的使用可以说很简单,只需将电缆穿过即可使用.当然在对于一些无法穿越的电缆或已经固定的电缆,我们可以将拖链横杆打开,进行铺线使用,随后将其组合后安装.拖链的动力是哪里来的无论是钢制拖链还是尼龙拖链,其自身是不产生动力的,其动力是拉伸力,是设备带动后的产生,并不是自身产生的力.

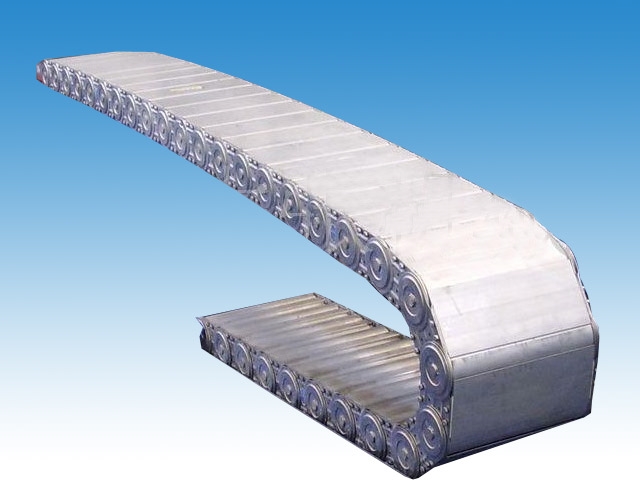

 机床拖链行程长塌腰解决方案钢制拖链长行程问题
由于钢制拖链本身的重量和内置电缆、油管、气管、水管的重量决定了拖链本身有一个不支撑的长度极限。不同型号和材质的拖链，不支撑的长度极限不同。若是需要使用钢制拖链的长度超过了这个不支撑长度极限就会。我们可以通过以下三种方法解决：一是可以使用导向槽。导向槽由五部分组成：标准长度的侧导向墙、导向槽连接角钢、安装螺丝、底槽、滑行装置。其中滑行装置又分为几种尼龙轮，钢滑行板，塑料滑行板。这样导向槽也就相应的分成了三种：带塑料滑行板的导向槽，带尼龙轮的导向槽和带钢滑行板的导向槽。
机床拖链行程长塌腰解决方案，二是使用支撑滚轮。设备上可以固定支撑轮的可以直接使用不带支撑架的支撑轮，拖链架在支撑轮上往复运行。若是设备上不能固定支撑轮的，可以使用带支撑架的支撑轮，支撑轮固定在支撑架上，拖链架在支撑轮上往复运行。三是对钢制拖链链片进行热处理和链片加厚等工艺。链片也可采用304，430等材质。四是增加润滑，减少阻力，这样会增加钢制拖使用寿命且现象将会明显改善。五是增加耐磨块，拖链商下滑行，因为钢制拖链给他加工渗碳，起到钢性强的功能，采用度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形,不 。综上所述，钢制拖链远距离运行防止，我们可以使用导向槽，使用支撑滚轮，对拖链链片进行热处理和链片加厚等工艺。
机床拖链行程长塌腰解决方案，增加拖链半径也会出现塌腰现象，一是因为拖链自重，二是随着使用时间加长拖链变形，解决办法是加托辊， 托辊有地面连接支撑，有侧面连接支撑。
拖链怎么用？拖链使用方法拖链使用寿命受到多项数据影响，有负载重量、移动距离、移动速度的技术型指标，也受到使用环境的影响，如环境温度、污垢及冲击力等，所以不合理错误的使用拖链将会使其寿命大打折扣！在对于目前拖链的广泛运用,以及各种类型的拖链安装,拖链的使用方法,以及对拖链的安装位置.在设备上的运行;什么是拖链的移动端和固定端

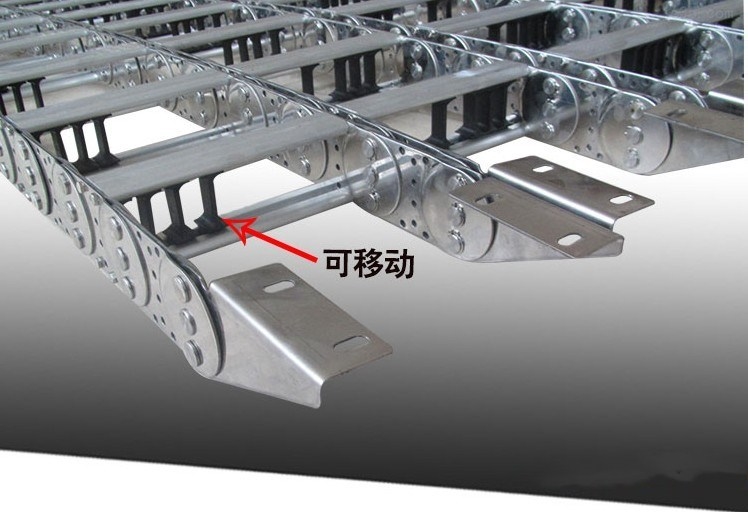

拖链的两端都配有带有安装孔的接头,也叫连接器.拖链的移动端是连接在机头或行动的一端,才称其为移动端接头.固定端是固定在一个事先设定好的位置,这个位置不动,也不产生拉力及任何动力,叫做固定端接头.
机床拖链行程长塌腰解决方案，拖链的安装位置至关重要
拖链的安装是一个既简单有仔细的工作,因为拖链的安装和后期的拖链使用寿命及其相关.比如我们将一条拖链的移动端和固定端不安装在同一条平行线上,那么拖链的行走会产生阻力,以及每节链片旋转时都会十分吃力.从而加大了拖链自身的磨损.
拖链在线性模组中的使用看着简单，但其实也有很多讲究。
使用方案评估别忘记给拖链预留位置
很多新入行的工程师，设备设计整体空间非常紧凑，并且漏估了拖链的空间，等装配人员找你的时候，那真的是好痛苦的领悟。
2.注意使用环境。
线性模组拖链有不同的适用环境，有些条件不是一般的拖链能够适应的，比如无尘，防静电，静音，耐磨，防水，防油，防碎屑等等，所以注意使用环境很重要。
3.线缆的气管的小弯曲半径
在选择线性模组拖链之前一定要弄清楚线缆和气管的小弯曲半径，不然容易选到弯曲半径不合适的拖链，给线缆带来伤害，一般>7.5倍线缆外径。
4.注意线缆张力
注意线缆长度，在拖链里的张力要适中，太紧和太松容易磨损，建议在拖链首尾均加一个去应力调整架。 5.线材要用隔板隔开

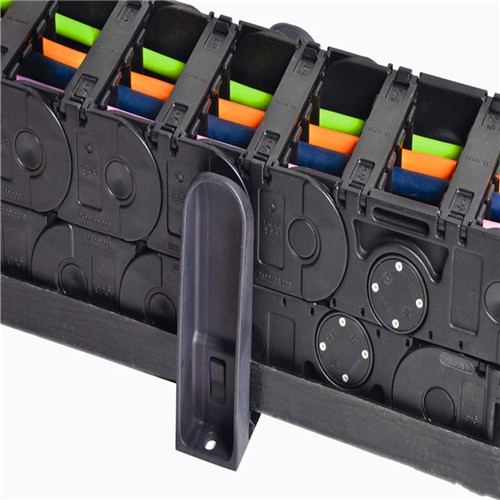

线性模组拖链内部大小不一的一堆线千万不能扎在一起进拖链，而是应该用隔板将其隔开，尽可能分开排列，间距不得小于线径的10%。
6.负载一定要计算
很多线性模组拖链都是有额定负载的，单位是kg/m。所以我们不可忽视的一点就是核算线缆和气管的重量是否超标。 7.拖链内部不可填的太满
拖链内部线缆切不可塞太满，应该要至少留15%的空间给线缆活动。 8.注意架空行程
线性模组拖链的行程和架空行程都是有限度的，不是操起一条拖链就能随便使用滴。一般*拖链都有关于拖链架空行程的指标，请注意遵守。
