三相异步电动机接触器联锁的正反转控制

一、三相异步电动机的正反转控制

电动机正向转动的工作方式 电动机反向转动的工作方式

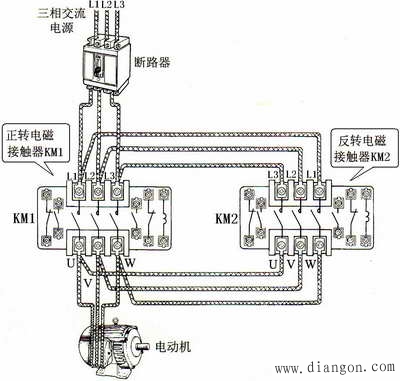

电动机的正反转控制线路的主电路

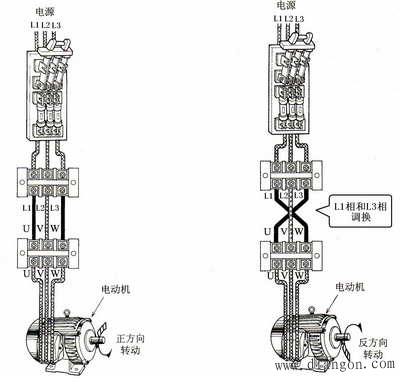

图中使用了2个分别用于正转和反转的电磁接触器KM1、KM2，对这个电动机进行电源电压相的调换。此时，如果正转用电磁接触器KM1，电源和电动机通过接触器KM1主触头，使L1相和U相、L2相和V相、L3相和W相对应连接，所以电动机正向转动。如果接触器KM2动作，电源和电动机通过KM2主触头，使L1相和W相、L2相和V相、L3相和U相分别对应连接，因为L1相和L3相交换，所以电动机反向转动。
二、三相异步电动机正反转控制的安全措施

正转用接触器和反转用接触器同时动作的情况

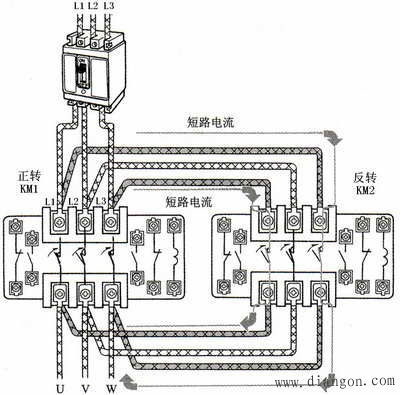

电动机的正反转控制操作中，如果错误地使正转用电磁接触器和反转用电磁接触器同时动作，形成一个闭合电路后会怎么样呢?三相电源的L1相和L3相的线间电压，通过反转电磁接触器的主触头，形成了完全短路的状态，所以会有大的短路电流流过，烧坏电路。所以，为了防止两相电源短路事故，接触器KM1和KM2的主触头决不允许同时闭合。

三相异步电动机接触器联锁的正反转控制线路

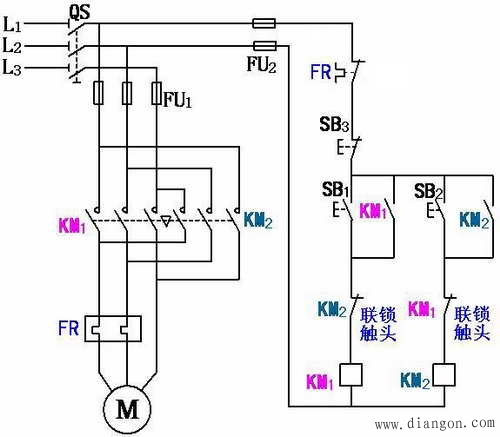

如上图所示三相异步电动机接触器联锁的正反转控制的电气原理图，为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
联锁（或互锁）：在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
三、接触器联锁的正反转控制线路的工作原理分析
1.正转控制

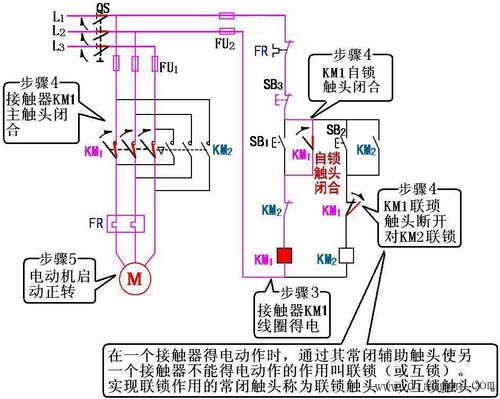

(a)电动机的正转启动动作示意图1

（b） 电动机的正转启动动作示意图2

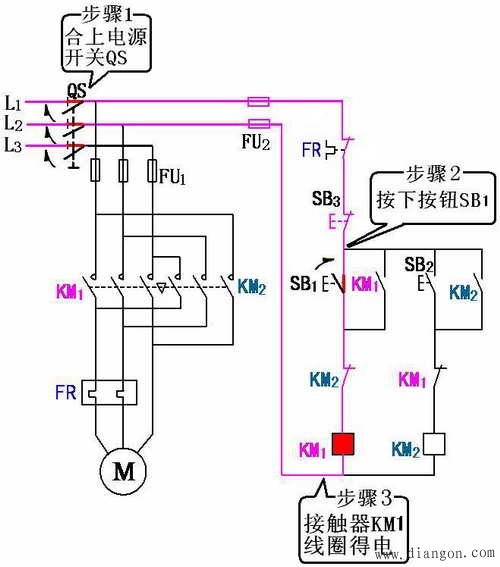

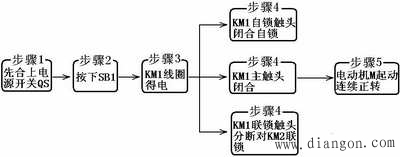

电动机的正转启动示意图（接触器联锁的正反转控制线路）
(a)电动机的正转启动动作示意图1 （b）电动机的正转启动动作示意图2

2.反转控制

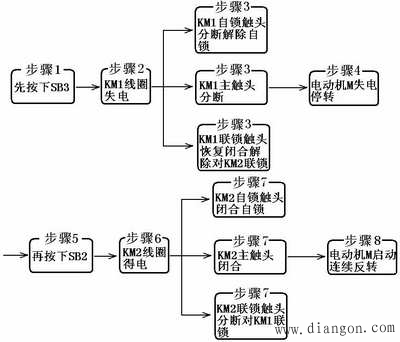

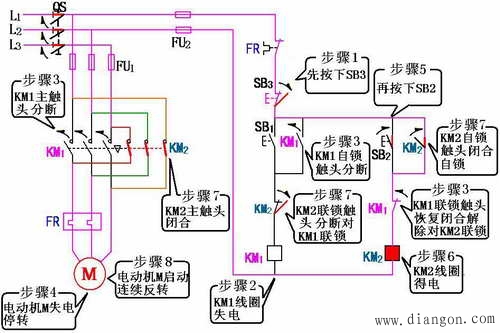

电动机的反转启动示意图（接触器联锁的正反转控制线路）

三相异步电动机接触器联锁的正反转控制的优点：工作安全可靠。
缺点:操作不便。因电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能实现反转。为克服此线路的不足，可采用按钮联锁或按钮和接触器双重联锁的正反转控制线路。
