简单配电网的潮流计算

电力系统正常运行情况下，运行、管理和调度人员需要知道在给定运行方式下各母线的电压是否满足要求，系统中的功率分布是否合理，元件是否过载，系统有功、无功损耗各是多少等等情况。为了了解这些运行情况就需要进行潮流计算。

潮流计算：根据已知的负荷(功率）及电源电压计算出其它节点的电压和元件上的功率分布。潮流计算是电力系统中最基本、最常用的一种汁算。开式网：只有一端电源供电的网络。

一.计算中的两种类型：

1.同一电压等级的开式网计算

2.不同电压等组的开式网计算

二.计算中的三种情况：

1.已知末端电压和功率，求首端电压和功率

采用将电压和功率由已知点向未知点逐段递推计算的方法。即已知和，求和，见图1。

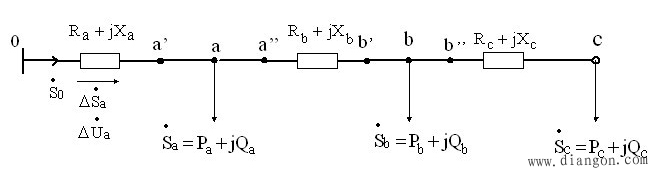

图1 已知末端电压和功率，求首端电压和功率

对于110kV及以下的网络，在计算电压损耗时常略去横分量，使计算进一步简化。在计算时需注意变压器两侧参数与电压的归算。

2.已知首端电压和功率，求末端电压和功率

即已知和，求和，这种情况的电路见图2。

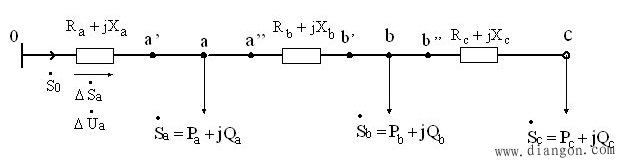

图2 已知首端电压和功率，求末端电压和功率

3.已知末端功率和首端电压，求首端功率和末端电压（常见）

即已知和，求末端和首端，这种情况的电路见图3。

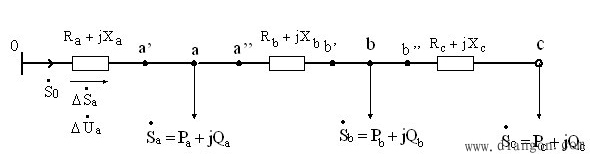

图3 已知末端功率和首端电压，求首端功率和末端电压

近似计算（常用）：精确计算：不断迭代！

常见的情况是给出开式配电网的末端负荷与首端电压。对于这种情况可进一步简化计算，不必进行反复递推。设全网为额定电压（一般可将全网参数归算到同一个电压等级），由网络末端向首端推算各元件的功率损耗和功率分布，而不计算电压；待求得首端功率后，再由给定的首端电压与求得的首端功率、网络各处的功率分布，从首端向末端推算各元件电压损耗和各母线（节点）电压，此时不再重新计算功率损耗与功率分布。实践证明，这样的方法对于工程计算来说具有足够的精度。
