共发射极放大电路的组成

1、放大的概念
在电子电路中，放大的对象是变化量，常用的测试信号是正弦波。放大的本质是在输入信号的作用下，通过有源元件（晶体管或场效应管）对直流电源的能量进行控制和转换，使负载从电源中获得的输出信号能量，比信号源向放大电路提供的能量大得多，因此放大的特征是功率放大。放大的前提是不失真，换言之，如果电路输出波形产生失真便谈不上放大。
2、放大电路的组成原则
①放大电路的核心元件是有源元件，即晶体管或场效应管；②正确的直流电源电压数值、极性与其它电路参数应保证晶体管工作在放大区、场效应管工作在恒流区，即建立起合适的静态工作点，保证电路不失真；③输入信号应能够有效地作用于有源元件的输入回路，即晶体管的b-e回路，场效应管的g-s回路；输出信号能够作用于负载之上。

3、放大电路的主要性能指标

放大倍数A、输入电阻Ri、输出电阻Ro、最大不失输出电压Uom、下限、上限截止频率fL和fH、通频带fW、最大输出功率Pom、效率η。

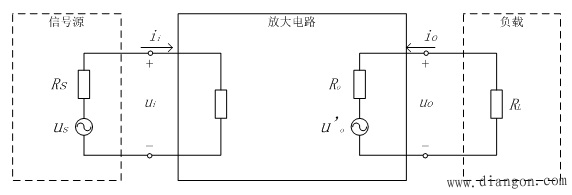

图1 放大电路的框图
