负荷曲线与特性分析

一、负荷曲线

在某一时间段内描绘负荷随时间的推移而变化的曲线。

按负荷性质可绘制有功和无功的负荷曲线；

按负荷持续时间可绘制日、月和年的负荷曲线。

1.日负荷曲线

表示一天24h内负荷变化的情况，此曲线可用于决定系统的日发电量。

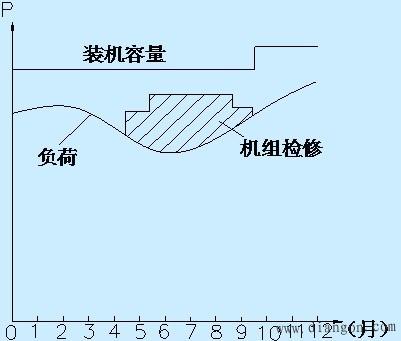

2.年最大负荷曲线

可根据典型日负荷曲线间接制成，表示从年初到年终的整个1年内的逐月（或逐日）综合最大负荷的变化情形。

图1 年最大负荷曲线

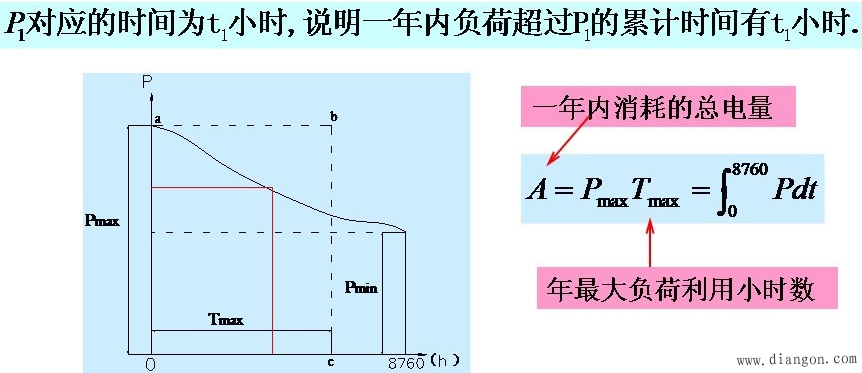

3.年负荷持续曲线

不分日月先后的界限，只按全年的负荷变化，根据各个不同的负荷值在一年中的累计持续时间而重新排列组成的，反映工厂全年负荷变动与负荷持续时间的关系。

图2 年负荷曲线

二、负荷曲线的特征指标分析
