特殊构筑物的防雷接地

1.烟囱的防雷接地

① 接地电阻不大于 30Ω。
② 引下线：圆钢直径为 10mm；扁钢为 4mm ×30mm；在烟囱出口下 3m 范围内，圆钢直径为 12mm。当烟囱低于 40m设一根引下线；高于 40m 设两根引下线和两组接地极，并可利用铁爬梯作为引下线；钢筋混凝土烟囱应把两根以上主筋与铁爬梯焊接作为引下线。

③ 按表1选择避雷针根数。

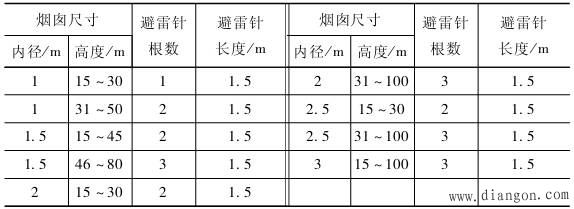

表1 避雷针根数选择

2.水塔的防雷接地

水塔防雷接地具体要求如下。
① 接地电阻不大于 30Ω。
② 接闪器可利用水塔周围铁栅栏或作一圈避雷带，以保护水塔边缘，水塔中心高出部分只装一支 1.5m 长的避雷针。

③ 可利用铁爬梯作为引下线。
3.油罐的防雷接地

（1） 保护目的
① 防止由于雷击火花引起油气爆炸，或由此造成油罐着火。
② 防止油罐顶盖被雷电流造成局部破坏，通常雷电流波头能熔化小于 5mm 厚的钢板。油罐的防雷接地措施，常按储存油品的性质和油罐的不同结构形式来考虑。

（2） 防雷等级划分 油品的危险程度按它的闪点来划分，闪点为 45℃ 及以下的属于易燃液体，其蒸气与空气的混合物具有爆炸危险；闪点为 45℃ 以上的属于可燃液体，一般在常
温下无爆炸危险，只有着火危险。凡是可燃气体都有爆炸危险。油罐防雷等级可分为三级。

① 闪点为 45℃ 以下易燃液体的开式储罐属于一级，要求防雷接地电阻不大于 5Ω。

② 闪点为 45℃ 以下带有呼吸阀的液体储罐、壁厚小于5mm 的密闭金属容器和可燃气体密闭罐属于二级，要求防雷接地电阻不大于 10Ω。

③ 闪点为 45℃ 以下具有呼吸阀的可燃液体储罐和闪点为45℃ 以下，但壁厚大于 5mm 的密闭金属容器属于三级，这类储罐无爆炸性危险，要求防雷接地电阻不大于 30Ω。

（3） 防雷接地措施

① 属于一级防雷的储罐，一般可装独立避雷针，接地电阻不大于 10Ω。

② 属于二级防雷的储罐，可在罐顶直接安装或设独立避雷针；从节省金属材料和经济角度考虑，推荐采用在罐上安装的方式，接地电阻值不大于 10Ω；在山区建设接地电阻值很难
达到要求时，可以采用独立避雷针的方式，接地电阻值可降低一级 （30Ω），或按具体情况考虑。

③ 属于三级防雷的储罐，一般可以不装避雷针，仅作接地即可。如对柴油等闪点在 60℃ 以上的油品的储罐就可如此。在强雷地区可根据当地地面建筑物着雷情况调查，决定是否在
罐顶加装避雷针。这时主要保护厚度在 5mm 以下的罐顶不受雷电流而造成局部损坏，接地电阻值不大于 30Ω。

④ 对其他不同结构形式的油罐可按下述方法处理。

a.浮顶油罐，由于罐内没有空隙，仅在顶盖与罐壁接触处有少量油气泄漏，顶盖随液面升降，故对一般浮顶油罐可以只作接地，不装避雷针。

b.球形液化气储罐，壁厚一般均在 5mm 以上，可以只作接地。

c.埋地式油罐，凡是复土在 0.5m 以上者，可不考虑防雷措施；但如有呼吸阀引出地面，则在呼吸阀处需作局部防雷处理。

d.钢筋混凝土油罐如装避雷针时，可利用其本身钢筋作接地引下线；如有钢筋混凝土基础，其自然接地电阻在 5Ω 以下的，可利用其本身作接地极，但需施工时密切配合。

⑤ 常见油罐避雷针安装数量见表 2，避雷针长度见表3。

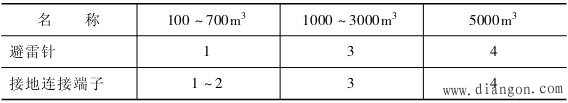

表 2 常见油罐避雷针安装数量 单位：个

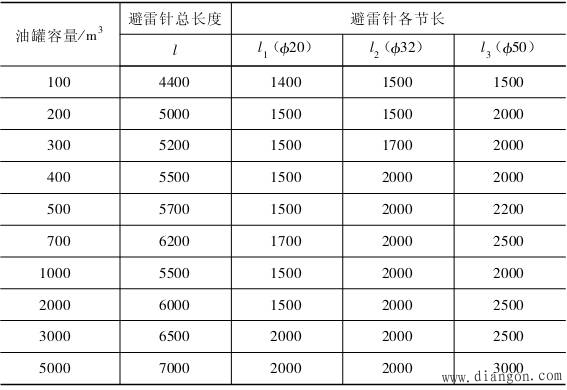

表 3 常见油罐避雷针长度 单位：mm

注：表中未考虑焊接部分长度。
