电压互感器的正确选择

(1) 额定电压的选择：额定电压指加在三相电压互感器一次绕组上的线电压额定值。

选择公式为：

式中Ux—被测线路电压；U1n—电压互感器一次线路的额定电压。

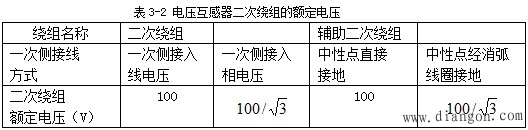

电压互感器二次绕组的额定电压可按下表选择。

(2) 准确等级的选择

常用的测量用电压互感器准确度等级有0.1，0.2S，0.5S，0.2，0.5，1.0，3.0。我国颁发的SDl09—1983《电能计量装置检验规程》规定：对I类电能计量装置，应选用0.2级的电压互感器。对II、III、IV类电能计量装置应选用0.5级的电压互感器。在电能表校验装置中或校验普通型电压互感器时,应选用0.1级以上的电压互感器。

(3) 额定容量的选择：选择二次绕组的额定输出时，应使二次实际负荷在额定输出的25%~100%范围内。即：。对三相电压互感器而言，其额定值是指每相的额定输出。

(4) 接线方式的选择：一般35kV 及以下小电流接地系统的三相三线电路采用Vv开口三角形接线方式；110kV及以上大电流系统和三相四线系统应采用Yy星形接线方式。
