车床的结构与工作原理

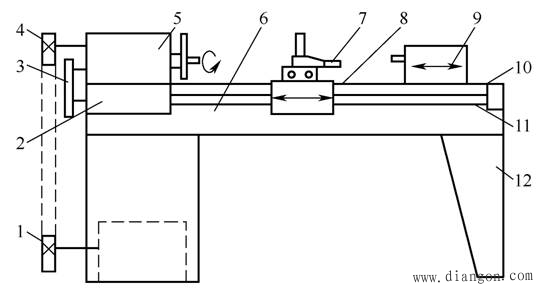

1．普通车床结构示意图

1－带轮；2－进给箱；3－挂轮架；4－带轮；5－主轴管；6－床身；7－刀架；
8－溜板；9－尾座； 10－丝杠；11－光杠；12－床腿
图1 普通车床结构示意图
2．车床的主要结构及控制要求：
（1）车床的主要结构：普通车床主要由床身、主轴箱、进给箱、溜板箱、刀架、光杠、丝杠和尾座等部件组成如图2所示。
（2）控制要求：
① 主电动机M1完成主轴主运动和刀具的纵横向进给运动的驱动，电动机为不调速的笼型异步电动机，采用直接起动方式，主轴采用机械变速，正反转采用机械换向机构。
② 冷却泵电动机M2加工时提供冷却液，防止刀具和工件的温升过高。采用直接起动方式和连续工作状态。
③ 电动机M3为刀架快速移动电动机，可根据使用需要，随时手动控制起停。
3．电气原理图、接线图、元件布置图三者中电气原理图是基础。首先会读电气原理图和元件索引方法的使用，然后在掌握自锁、互锁等基本概念及技能的基础上，掌握三相异步电动机的启动和制动方法。

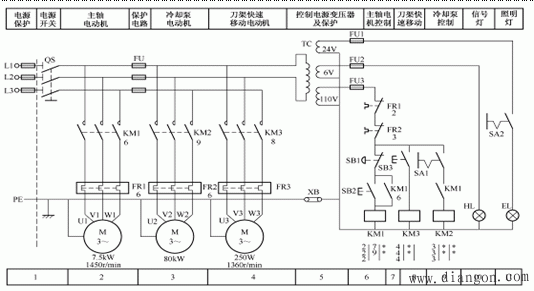

CA6140型车床电气控制线路
