什么是变频器?变频器基础知识讲解

　　变频器工是可以进行过流、过压、过载等保护的一种设备，在我们的日常生活中用的比较广泛，那变频器工作原理、变频器接线图你都了解吗，不清楚的下面就跟着电工论坛小编一起去了解下：

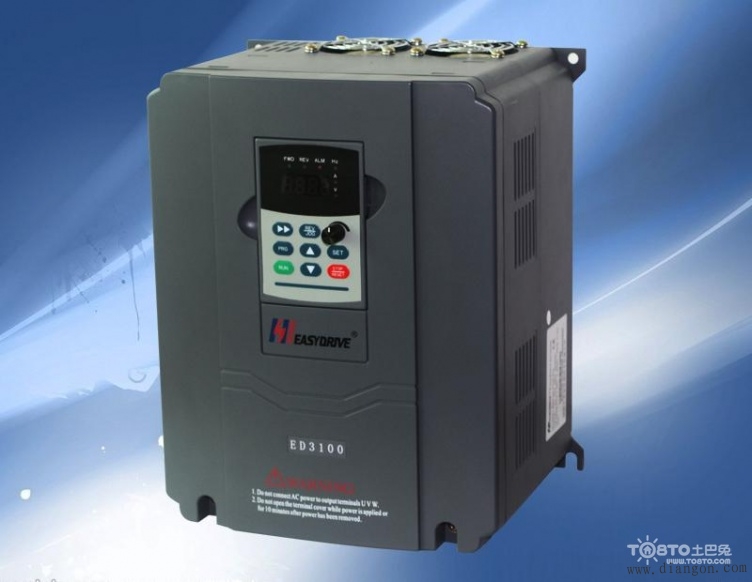

　　什么是变频器?

　　变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。

　　变频器分类：

　　变频器的分类方法有多种，按照主电路工作方式分类，可以分为电压型变频器和电流型变频器;按照开关方式分类，可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器;按照工作原理分类，可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等;在变频器修理中，按照用途分类，可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

　　变频器工作原理：

　　主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。 它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

　　高压变频器工作原理

　　工作原理。Power SmartTM系列高压变频器是采用单元串联多重化技术属于电压源型高-高式高压变频器。所谓多重化，就是每相由几个低压功率单元串联组成，各功率单元由一个多绕组的移相隔离变压器来独立供电。采用多重化叠加的方式，使变频器输出电压的谐波含量很小，不会引起电动机的附加谐波发热。其输出电压的dV/dt也很小，不会给电机增加明显的应力，因此可以向普通标准型交流电动机供电，而且无需降容使用。由于输出电压的谐波和dV/dt都很小，不需要附加输出滤波器，输出电缆也长度无要求。由于谐波很小，附加的转矩脉动也很小，避免了由此引起的机械共振。变频器工作时的功率因数达0.96以上，完全满足了供电系统的要求。因此不需要附加电源滤波器或功率因数补偿装置，也不会与现有的补偿电容装置发生谐振，变频器工作时不会对同一电网上运行的电气设备发生干扰，因而被人们誉为“完美无谐波的高压变频器”。

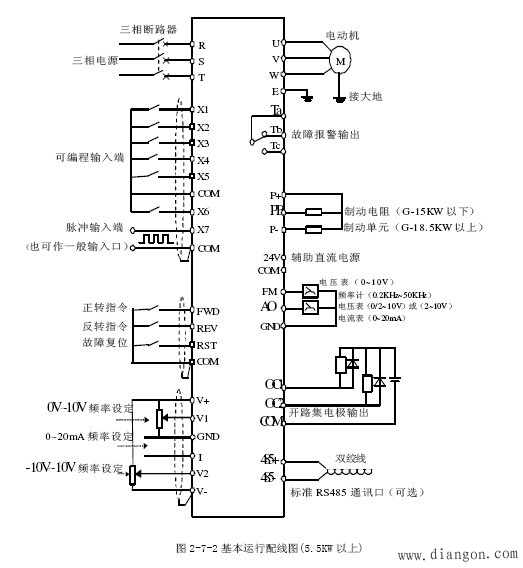

　　变频器接线图：
