工程塑料拖链选型技术拖链广泛应用于数控机床、注塑机、机械手、电子设备、木工(石材、玻璃、门窗)机械等场合。拖链是由金属或塑料等材料制成的。在数控机床等自动化生产设备中，对于一直往复运动的工作台或部件，为了将电线电缆、压缩空气的气管、液压油管从固定的控制柜接到工作台上，使用拖链可以保护这些运动的管线.将经常运动的管线放入拖链中，并固定在拖链上，拖链的一端固定在运动平台上，拖链的另一端固定在不动的机器机架上，这样在平台运动时，拖链中的管线可以防止硬性弯曲，同时也可以对管线进行保护。
工程塑料拖链选型技术拖链工作原理分析
根据拖链的工作原理，拖链块铰接起来后，只能在一定角度范围内，沿着铰接孔中心转动，从而实现其随着行车移动而带动电缆移动。也就是说，拖链是靠行车移动时作用在其旋转方向的径向拉力，来实现其移动的。行车拖链与其固定架为刚性连接，而行车在轨道上运动，其运动过程中受到多种外力作用，使其运动轨迹无法保持一条直线。也就是行车在轨道上移动时，还出现左右侧移运动。这样，与行车刚性连接的拖链，也会出现左右移动的情况，因而悬空的部分的拖链除受到自身和电缆的重力以及行车移动的牵引力之外，还受到不规则的扭矩的作用，使得拖链块受力较为复杂，易发生疲劳弯折。当行车拖链所受的扭矩产生的侧向外力，超出拖链块的承受能力时，拖链块就会发生断裂，出现拖链脱落的故障。
工程塑料拖链选型技术塑料拖链的选型及注意事项
为了使工程塑料链在使用中保持佳的使用状态，减少在使用过程中因为选择不当而产生的不必要的损失，达到佳的使用效果，要注意一下几点：
在使用拖链前注意拖链型号的选择，也就是内高、内宽和弯曲的半径的选择，为了稳定性尽量留出足够的剩余空间，三者一般都富裕在10%左右(在其他文章中已经做了详细介绍，可参考)，这样可以减少电缆、油管等内置物体对塑料拖链产生较强的拉力，而且可以减少纺织物之间相对运动产生的摩擦，从而也能达到更好的保护电缆的作用。

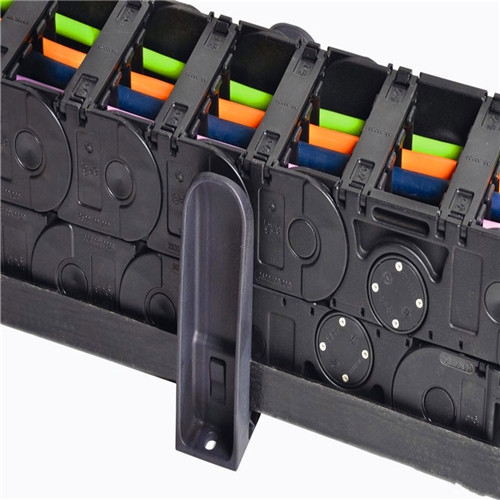

工程塑料拖链选型技术工程塑料拖链选好型号后，就是电缆的放置问题了，电缆、油管等直径差距较大的要分开铺设，如果不是同一种类型的东西，建议使用隔离片;重量要均匀分布，已达到运行过程中的平衡，这样可以增加运行的稳定性;如果电缆拖链在运行中运动较高频率较大时，要尽量使导线在水平上相互分开，拒绝相互叠置。如果塑料电缆拖链使用过程中较长，超过大支撑长度的时候，为了安全和保护拖链，要选择使用导向槽或者支架
