建筑物防雷接地施工质量通病案例

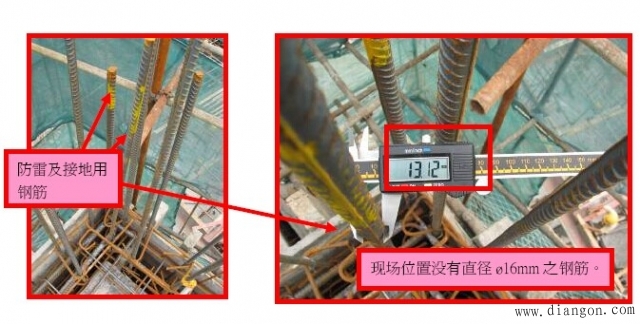

1、图中所示建筑物钢筋混凝土柱子或剪力墙内两根大于Φ16的主钢筋通常焊接作引下线，间距不大于25m，并向上与避雷带相接触。

由于大多数建筑物金属体和预埋件是暗敷在混凝土内，一经施工完就无法补救，因此，建筑电气和防雷装置施工以及监理人员在土建施工过程中主动了解、查对土建施工是否满足有关设计要求，及时纠正错误之处。

如发现结构设计未能满足防雷接地要求你，需做出适当的补偿措施，其措施应由顾问/设计院复核。

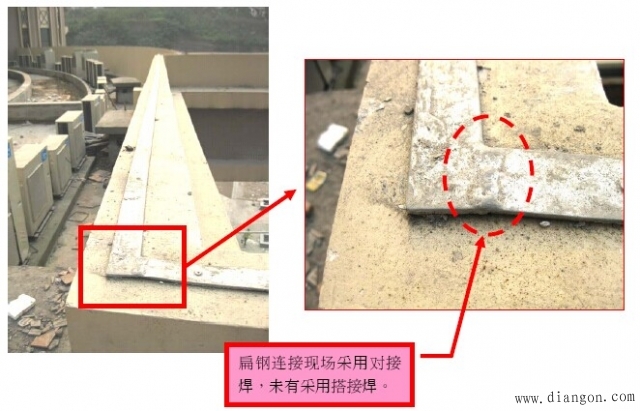

2、接地体（线）的焊接应采用搭接焊，其搭接长度必须符合以下规定：

（1）扁钢为其宽度的2倍（且至少3个棱边焊接）；

（2）圆钢为其直径的6倍；

3、避雷针（线、带、网）的接地除应符合以上规定外，还应遵守以下规定：

（1）扁钢安装时，注意焊接物料的选用、搭接长度要求及时防腐处理等事项，安装应符合设计及规范要求；

（2）扁钢安装应平正顺直，固定点支持件间距均匀、固定、可靠。
