常用的保护继电器及操作电源

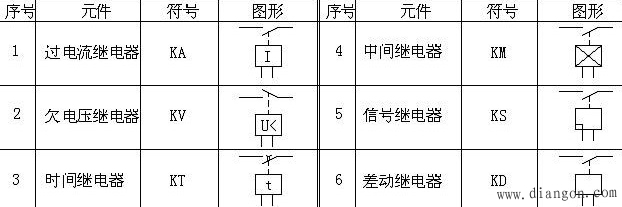

图1
电流继电器：反应电流增大而动作；
电压继电器：电压下降到一定的值时，触点闭合；
中间继电器：用以增加触点数量以及容量 ；
时间继电器：建立必要的延时，保证保护动作的选择性和某种逻辑关系；
信号继电器：继电保护装置和自动装置动作的信号指示。
常开触点：在没有带电时是开的；
常闭触点：在没有带电时是闭合的。
操作电源：
高压断路器的合闸跳闸回路以及继电保护装置中的操作回路、控制回路、信号回路等所需要的电源。
分类：直流电源、整流电源、交流电源。
要求：非常可靠；否则系统故障时，无法可靠动作。
