RC一阶电路的响应测试

　　1. 动态网络的过渡过程是十分短暂的单次变化过程。要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

　　2. 图1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

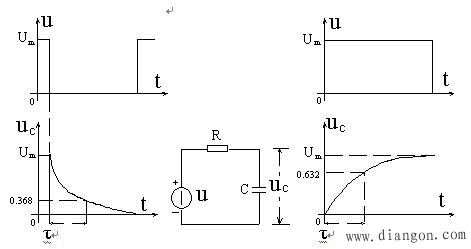

(a) 零输入响应　　(b) RC一阶电路　　(c) 零状态响应

图1

　　3. 时间常数τ的测定方法:

　　用示波器测量零输入响应的波形如图1(a)所示。

　　根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得，如图1(c)所示。

　　4. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。一个简单的 RC串联电路，在方波序列脉冲的重复激励下，当满足τ＝RC<< T/2 时（T为方波脉冲的重复周期），且由R两端的电压作为响应输出，则该电路就是一个微分电路。因为此时电路的输出信号电压与输入信号电压的微分成正比。如图2(a)所示。利用微分电路可以将方波转变成尖脉冲。

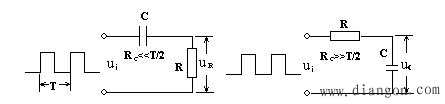

(a)微分电路　　　　　　(b) 积分电路

图2

　　若将图2(a)中的R与C位置调换一下，如图2(b)所示，由 C两端的电压作为响应输出，且当电路的参数满足τ＝RC>> T/2，则该RC电路称为积分电路。因为此时电路的输出信号电压与输入信号电压的积分成正比。利用积分电路可以将方波转变成三角波。

　　从输入输出波形来看，上述两个电路均起着波形变换的作用，请在测试过程中仔细观察与记录。
