三相电动机绕线方法图解
时间：2023-03-15作者：佚名
|

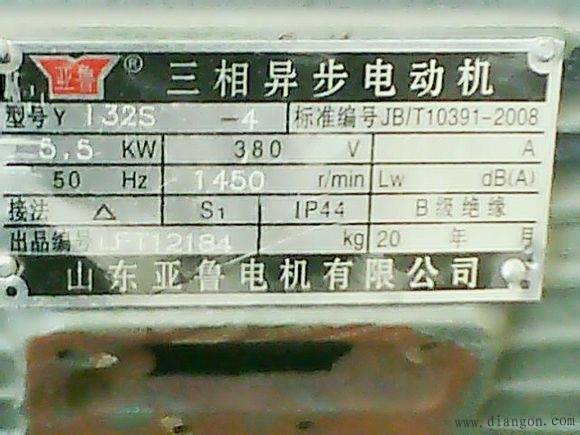

先看铭牌，它是电机绕线的依据

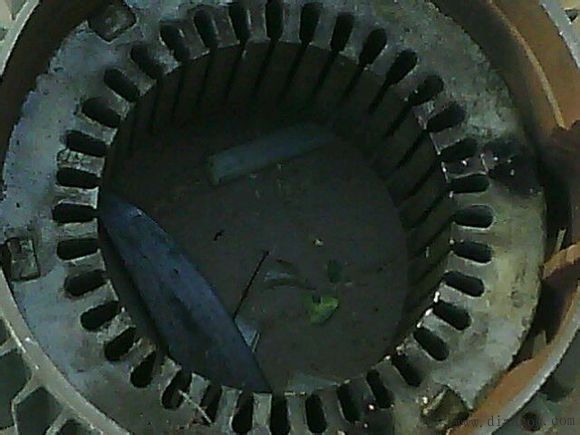

用冲子把废线清理干净

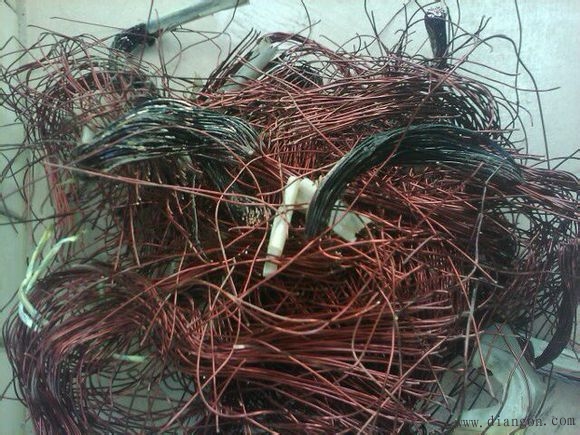

 这是废线

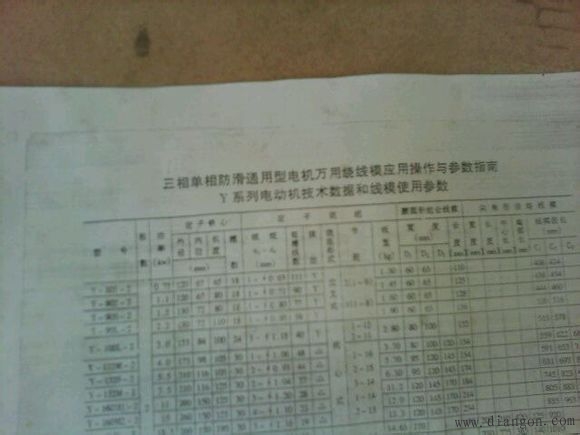

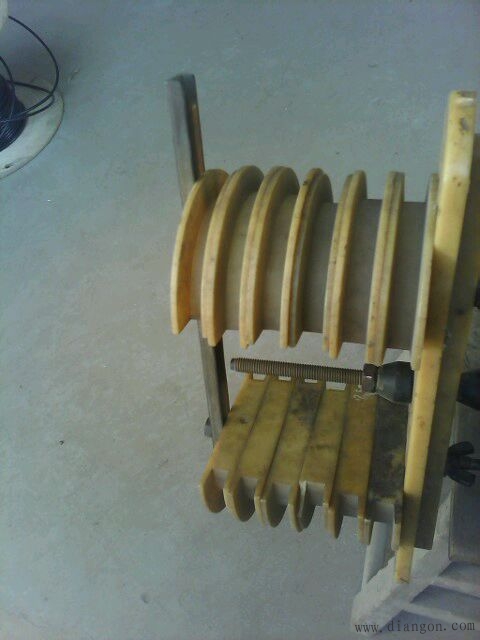

 查数据，0.90和0.96的圆铜漆包线两根并绕47匝 用线模100的和95的，大大小大大小，距离115公分

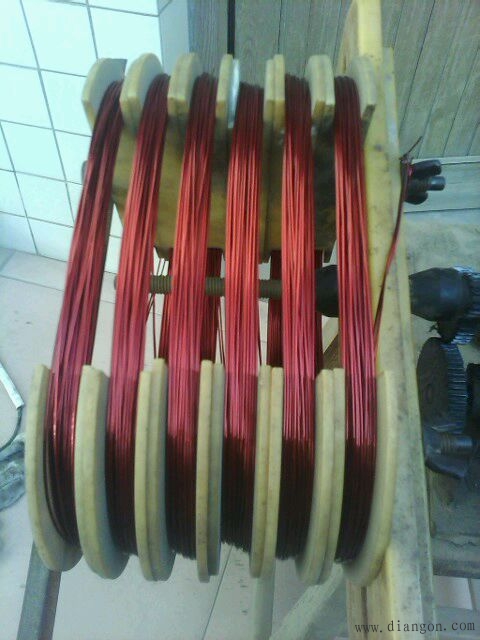

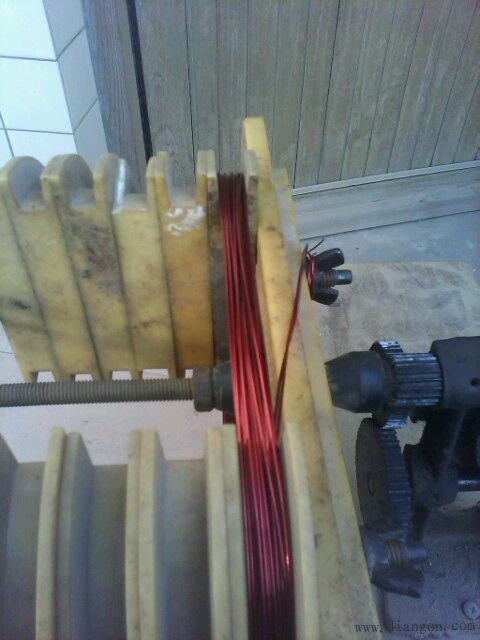

 然后绕线

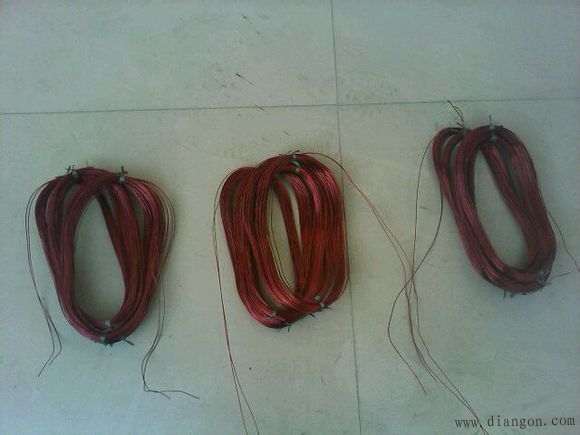

  绕三个，每个有6个线圈
 其中一个首头和尾头的线头留长些

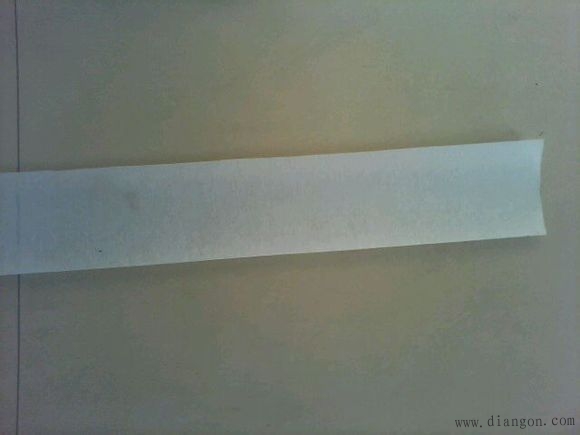

裁纸

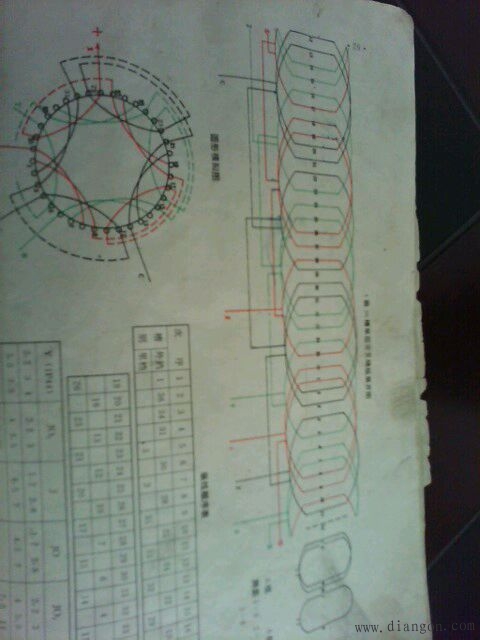

 数据

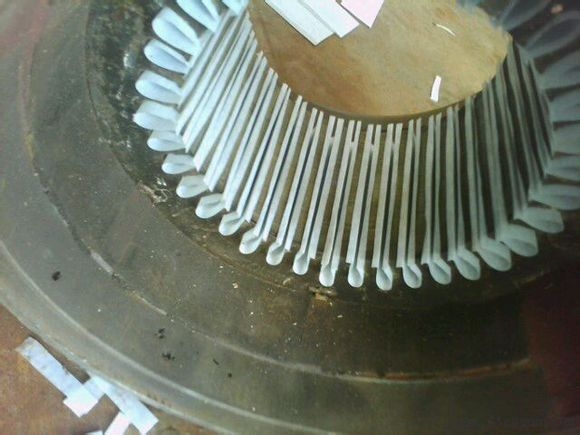

 放好
 放好

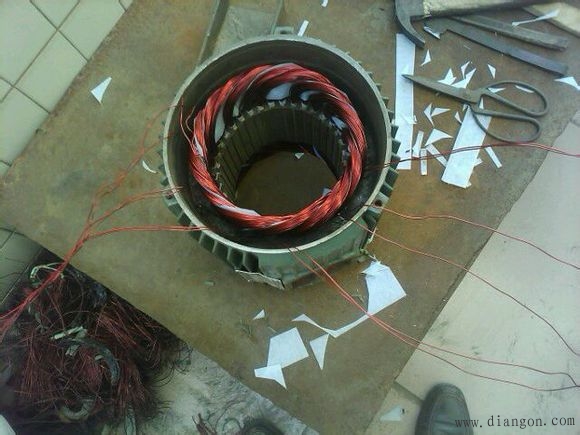

 开始下线

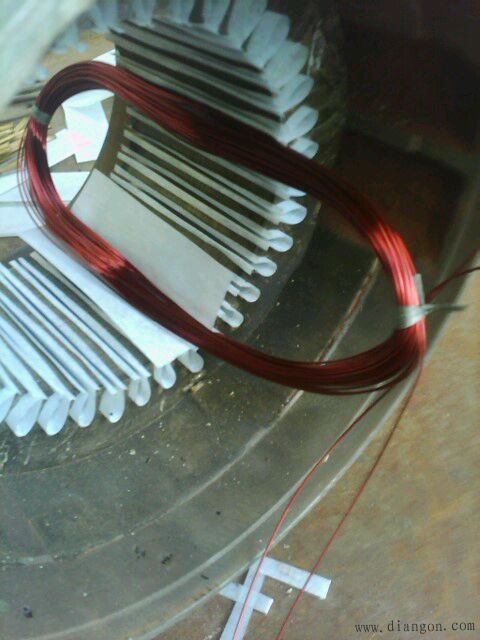

 开始先下A相，两把

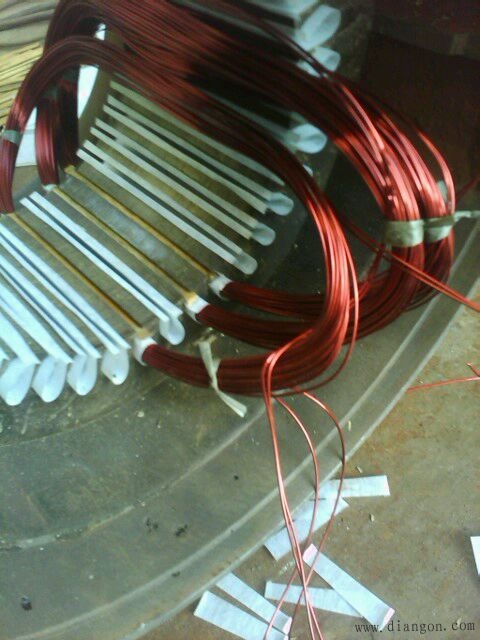

 接着再下C相，要吊两相的把
下C相是向后空一槽

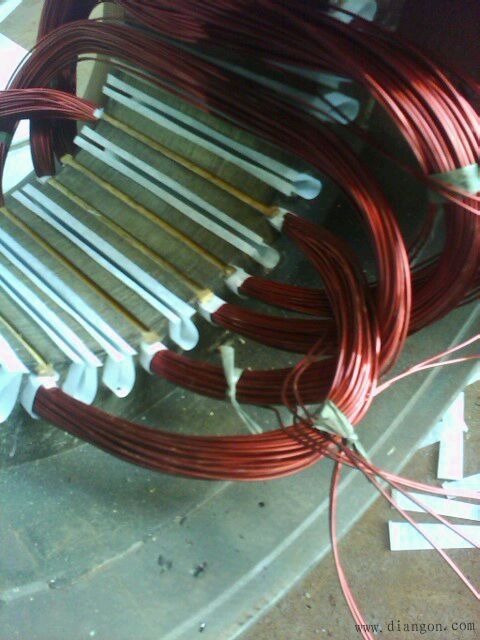

 然后下B相，空两槽，还要掏把

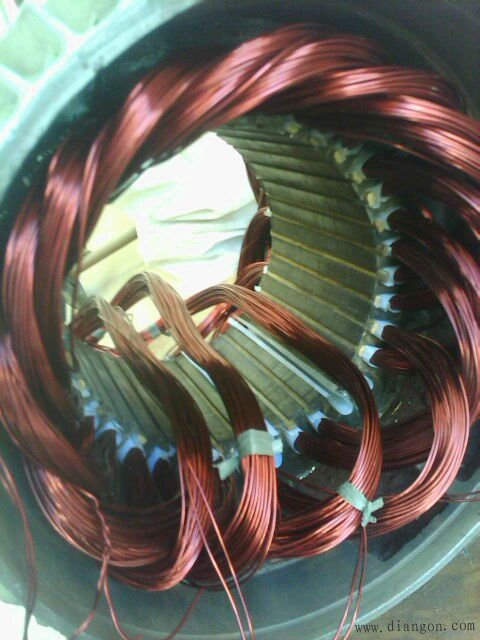

 然后C相不掉把了，要复把 这样一直组下去
 开始吊把的最后要复把 最后插入相间绝缘纸

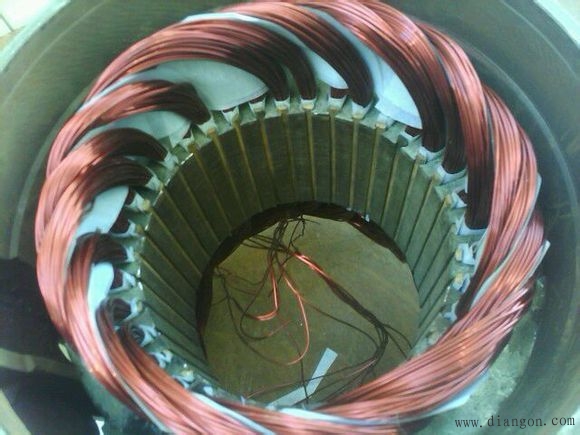

 整理形状

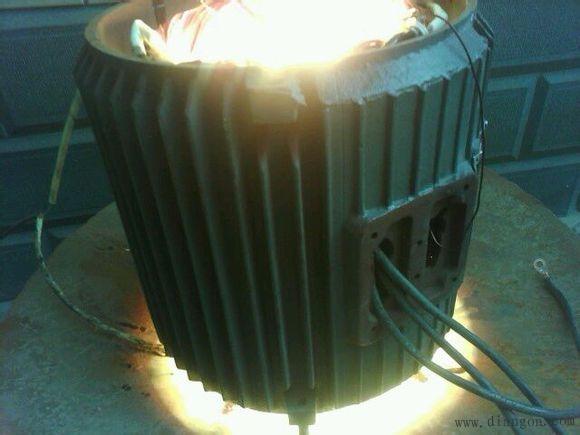

 最后浸漆，用灯棍烘烤直至线圈端部硬了即可
 4极36槽
 注意以下几点：每相只有首头和尾头，中间无接头。在组线时要时刻记得掏把和反把。到最后只有首头和尾头6个头中间无任何接头。 绕组为交叉式的，电机绕组有链式的，同心式的，交叉式。超过15千瓦以上就是双层嵌法，接线是多路接法儿。修电机要的是工艺，熟能生巧，修潜水泵工艺要求更高，手要轻，快，稳. |
