切屑和冷却液的处理
时间：2023-03-15作者：佚名
|
1.切屑排除
从加工区域清除切屑有下列几种方法：
（1）靠重力或刀具回转离心力将切屑甩出，切屑靠自重落到机床下面的切屑输送带上。
（2）用大流量冷却液冲洗加工部位，将切屑冲走，然后用过滤器把切屑从冷却液中分离出来。
（3）采用压缩空气吹屑。
（4）采用真空吸屑，此方法最适合于干式磨削工序和铸铁等脆性材料在加工时形成的粉末状切屑。在每一加工工位附近，安装与主吸管相通的真空吸管。

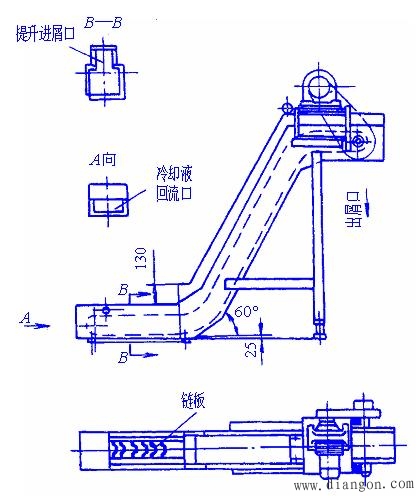

图1 平板链式切屑输送机

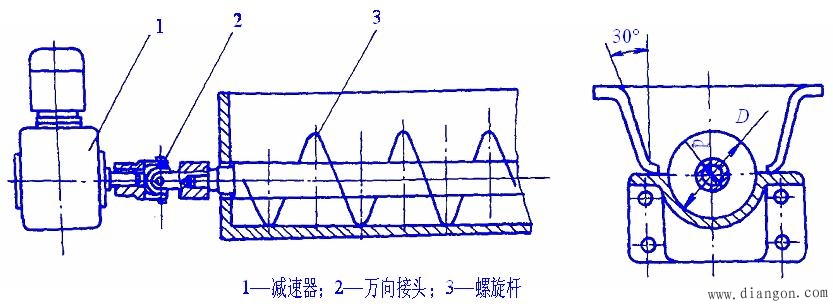

（3）螺旋式切屑输送机。图2所示为螺旋式切屑输送机，电动机经减速装置驱动安装在排屑槽中的螺旋杆。螺杆转动时，槽中的切屑由螺旋杆推动连续向前运动，最终排入切屑收集箱内。螺旋杆有两种形式：一种用扁型钢条卷成螺旋弹簧状；另一种是在轴上焊接紧密贴合的螺旋片。
图2 螺旋式切屑输送机
3.切屑分离
（1）将切屑连同冷却液一起排送到冷却站。

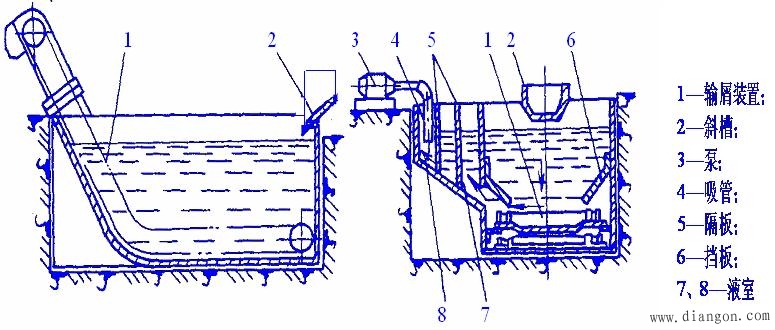

（2）切屑和冷却液一起直接送入沉淀池，然后用输屑装置将切屑运出池外。这种方法适用于冷却液冲洗切屑的自动排屑场合。图3所示为带刮板式输屑装置的单独冷却站。
图3 带刮板式输屑装置的单独冷却站 |
