车床的主要结构与运动分析

下图所示为 C650 卧式车床结构示意图。它主要由床身、主轴变速箱、尾座进给箱、丝杠、光杠、刀架和溜板箱等组成。
主运动：卡盘或顶尖带动工件的旋转运动；
进给运动：溜板带动刀架的纵向或横向直线运动；
辅助运动：刀架的快速进给与快速退回。
车床的调速采用变速箱。

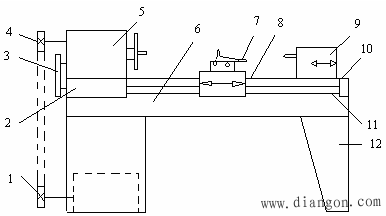

图　 C650 卧式车床结构示意图

1 、 4 －带轮 2 －进给箱 3 －挂轮架 5 －主轴箱 6 －床身
7 －刀架 8 －溜板 9 －尾架 10 －丝杆 11 －光杆 12 －床腿

车床的电力拖动形式及控制要求
1 ．主轴的旋转运动
C650 型车床的主运动是工件的旋转运动，由主电机拖动，其功率为 30kW 。主电机由接触器控制实现正反转，为提高工作效率，主电机采用反接制动。
2 ．刀架的进给运动
溜板带着刀架的直线运动，称为进给运动。刀架的进给运动由主轴电动机带动，并使用走刀箱调节加工时的纵向和横向走刀量。
3 ．刀架的快速移动
为了提高工作效率，车床刀架的快速移动由一台单独的快速移动电动机拖动，其功率为 2.2kW ，并采用点动控制。
4 ．冷却系统
车床内装有一台不调速、单向旋转的三相异步电动机拖动冷却泵，供给刀具切削时使用的冷却液。
