单相自动重合闸与综合重合闸

220KV~500KV电力系统中，由于线间距离大，经验表明，绝大多数故障为单相接地故障d(1)。此时，若只跳开故障相，其余两相仍继续运行，可提高供电的可靠性和系统

联运行的稳定性，还可减少相间故障的发生。

单相自动重合闸：d(1)——> 保护动，跳故障相——>单相重合成功，恢复三相供电。

不成功，允许非全相运行——再次跳故障相不重合。

不允许非全相运行——再次跳三相不重合。

若是相间短路，跳三相不重合。

特点：

1．需装设故障判别元件和故障选相元件

判别元件一般I0、U0。相间短路无I0、U0，直接跳三相。接地短路，再由选相元件判别d(1)、d(2.0)。

选相元件：在d(1)时，选出故障相。

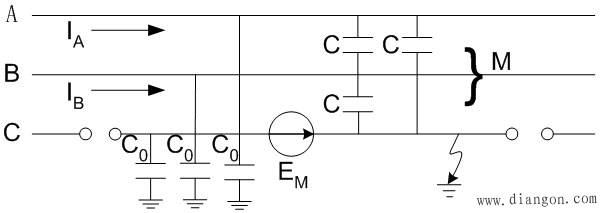

2．应考虑潜供电流的影响

相间电容、相间电感提供潜供电流，使熄弧时间长，所以单相重合闸动作时间一般应比三相重合闸的动作时间长。

3．应考虑非全相运行状态的影响

此时将出现负序和零序分量的电流和电压，其影响：

（1）I2对发电机的影响：在转子中产生倍频交流分量，产生附加发热。转子中的偶次谐波也将在定子绕组中感应出偶次电动势，与基波叠加，有可能产生危险的高电压，允许长期非全相运行的系统应考虑其影响。

（2）零序电流对通信的影响：对邻近的通信线路直接产生干扰，可能造成通信设备的过电压，对铁路闭塞信号也会产生影响。

（3）非全相运行状态对继电保护的影响：保护性能变坏，甚至不能正确动作。对会误动的保护采取闭锁措施等。

4、综合重合闸

单相重合闸和三相重合闸综合在一起——综合重合闸。

d(1)——>跳单相——>合单相。（单重方式）

相间d——>跳三相——>合三相。（三重方式）

四种运行方式：单重、三重、综重、直跳。
